Hút chân không là giải pháp cốt lõi để "gắp linh hoạt" trong tự động hóa công nghiệp với bốn ưu điểm cốt lõi: khả năng kẹp không gây hư hại, khả năng thích ứng với các phôi gia công đa vật liệu/không đều, sạch sẽ và bảo vệ môi trường cũng như vận hành linh hoạt. Nó có thể được điều chỉnh để phù hợp với các đặc tính công nghiệp khác nhau của phôi (mỏng/dày, chính xác/thô, vệ sinh/tiêu chuẩn).
Cốc hút chân không cơ bản không có vòng khóa ZP

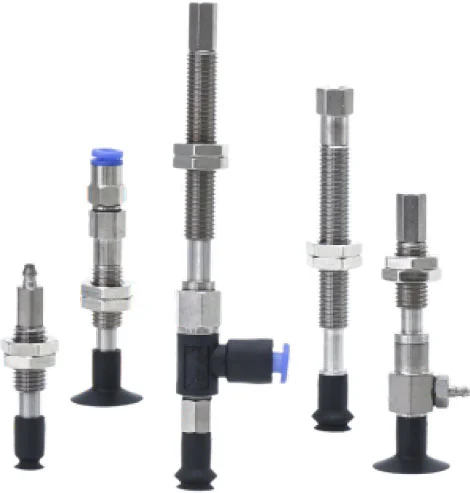

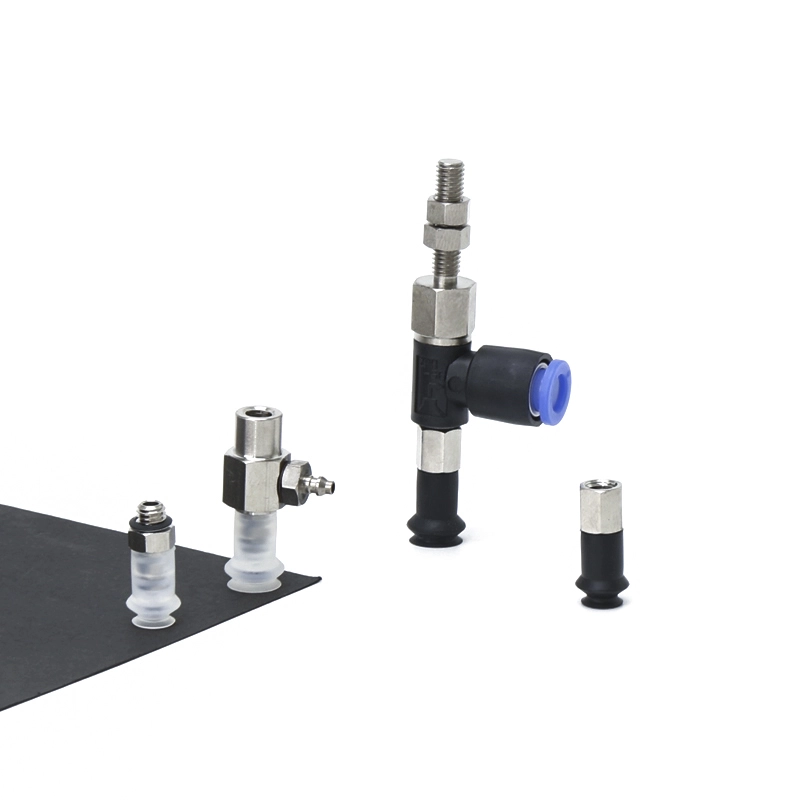

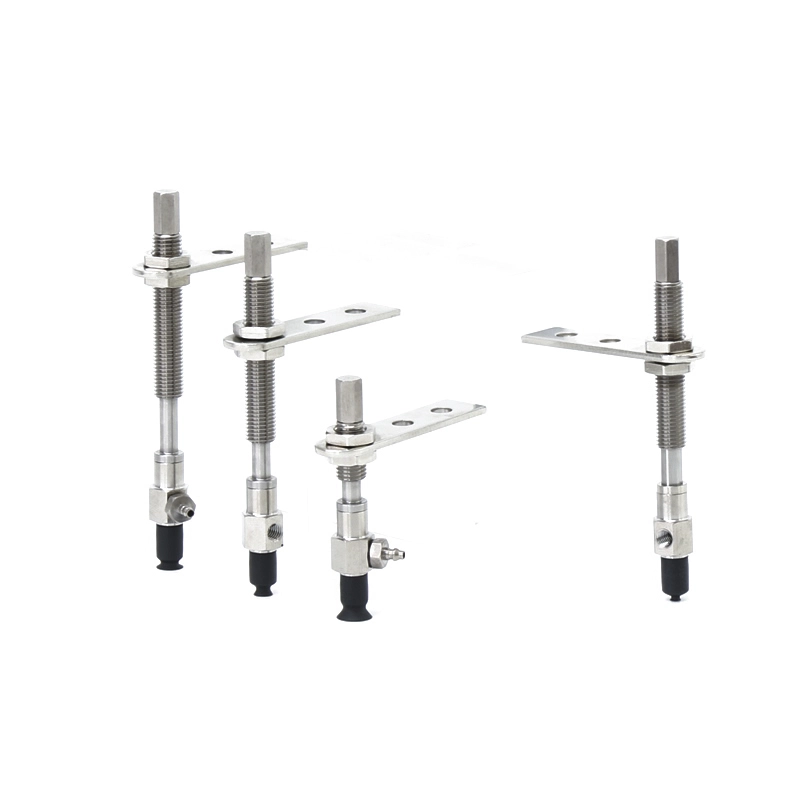

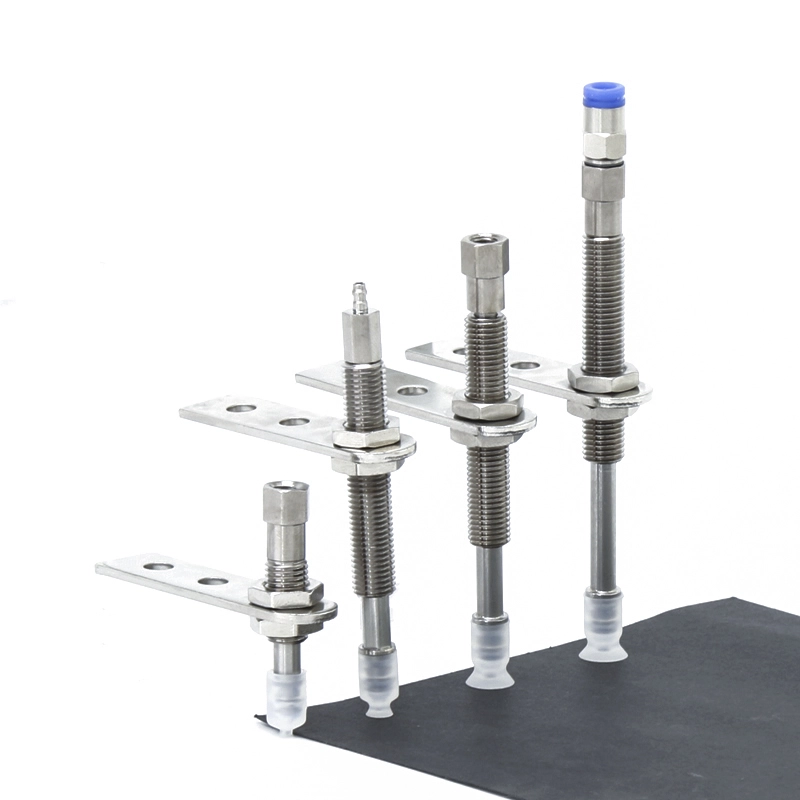

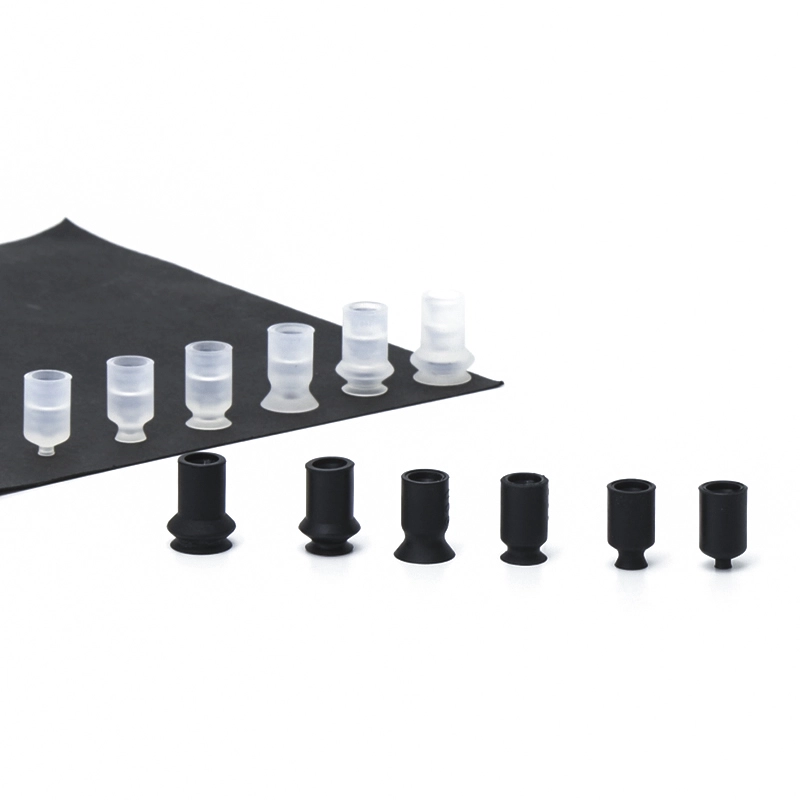

Cốc hút chân không cơ bản không có vòng khóa ZP do Trung Quốc sản xuất có những ưu điểm và điểm bán hàng đáng kể: Thứ nhất, chúng mang lại hiệu quả chi phí cao. Tận dụng nền tảng sản xuất đã trưởng thành, họ kiểm soát chi phí một cách hiệu quả đồng thời đảm bảo hiệu suất của sản phẩm, từ đó giảm chi phí mua sắm cho khách hàng; Thứ hai, họ cung cấp các loại sản phẩm đa dạng với nhiều thông số kỹ thuật và mẫu mã; Thứ ba, công nghệ của họ đã trưởng thành. Sử dụng các vật liệu cao cấp như silicone và công nghệ giữ áp suất chân không tiên tiến, chúng đảm bảo độ bám dính và độ ổn định cao, đảm bảo xử lý vật liệu an toàn; Thứ tư, chuỗi cung ứng của họ ổn định, được hỗ trợ bởi chuỗi công nghiệp trong nước mạnh mẽ và năng lực sản xuất mạnh để đảm bảo giao hàng kịp thời. Những ưu điểm này giúp cốc hút chân không sản xuất trong nước có tính cạnh tranh cao trong lĩnh vực tự động hóa công nghiệp.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm
Công cụ ZP cơ bản không có vòng khóa
Bộ đệm dòng ZP
Dòng ZPT có miếng đệm chân không Adaptor
Dòng ZPT có đệm chân không đệm
Dòng ZPR có miếng đệm chân không Adaptor
Dòng ZPR có đệm chân không
Dòng ZPY có miếng đệm chân không chuyển đổi
Dòng ZPY có đệm chân không đệm
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Cốc hút chân không ZP cơ bản không có vòng khóa là gì?
Định nghĩa & Chức năng
• Dụng cụ kẹp chân không:Tạo ra một lớp bịt kín trên bề mặt phôi để có thể nâng và định vị
• Ứng dụng linh hoạt:Thích hợp cho các bề mặt nhẵn, phẳng hoặc hơi cong
• Hỗ trợ tự động hóa:Được sử dụng trong cánh tay robot, băng tải và hệ thống xử lý
Đặc điểm kết cấu
• Được làm từ chất đàn hồi bền như silicone hoặc polyurethane
• Thiết kế nhẹ để giảm tải cho hệ thống robot
• Có sẵn nhiều đường kính và hình dạng cho các ứng dụng khác nhau
Ưu điểm cốt lõi
Cài đặt linh hoạt và dễ dàng
• Không có cấu trúc vòng khóa giúp đơn giản hóa việc lắp đặt và thay thế
• Giảm thời gian lắp đặt và công sức bảo trì
Hiệu suất niêm phong đáng tin cậy
• Đảm bảo độ bám chân không ổn định trên bề mặt nhẵn và không xốp
• Duy trì lực hút ổn định khi vận hành ở tốc độ cao
Giải pháp hiệu quả về chi phí
• Cấu trúc đơn giản giúp giảm chi phí sản xuất và thay thế
• Lý tưởng cho các ứng dụng quy mô lớn hoặc chu kỳ cao
Bền và chống mài mòn
• Vật liệu chất lượng cao mang lại tuổi thọ lâu dài
• Chống mài mòn và sử dụng nhiều lần
Khả năng tương thích rộng
• Tương thích với nhiều máy tạo chân không và hệ thống lắp đặt khác nhau
• Phù hợp với nhiều môi trường công nghiệp
Quy trình sản xuất và tùy chỉnh
Tùy chọn tùy chỉnh
Để đáp ứng các yêu cầu tự động hóa công nghiệp đa dạng, Cốc hút chân không cơ bản không vòng khóa ZP có thể được tùy chỉnh hoàn toàn từ lựa chọn vật liệu đến thiết kế kết cấu:
• Lựa chọn vật liệu
o Silicone (SI): Chịu nhiệt độ cao, lý tưởng cho các thiết bị điện tử và môi trường sạch sẽ
o Polyurethane (PU): Khả năng chống mài mòn tuyệt vời cho các hoạt động có chu kỳ cao
o NBR: Giải pháp tiết kiệm chi phí cho các ứng dụng công nghiệp nói chung
o Vật liệu chống tĩnh điện hoặc thực phẩm tùy chọn cho các ngành công nghiệp chuyên biệt
• Kích thước & Hình học
o Nhiều loại đường kính để phù hợp với khả năng chịu tải khác nhau
o Cấu trúc ống thổi phẳng hoặc nhẹ cho các điều kiện bề mặt khác nhau
• Độ cứng & Độ đàn hồi (Bờ A)
o Chất liệu mềm hơn cho các sản phẩm mỏng manh hoặc dễ vỡ
o Hợp chất cứng hơn để xử lý công việc nặng hoặc tốc độ cao
o Tối ưu hóa sự cân bằng giữa tính linh hoạt và độ bền
• Khả năng tương thích về lắp đặt và giao diện
o Thích ứng với nhiều loại đầu cặp và hệ thống chân không khác nhau
o Kết hợp kích thước luồng và loại kết nối (số liệu, BSP, NPT)
o Tích hợp với các bộ phận lắp đặt hoặc bộ điều hợp khác nhau
• Thiết kế dành riêng cho ứng dụng
o Họa tiết bề mặt chống trượt giúp cầm nắm tốt hơn
o Vật liệu chịu dầu hoặc chịu hóa chất cho môi trường khắc nghiệt
o Tùy chỉnh hiệu suất ở nhiệt độ cao hoặc nhiệt độ thấp

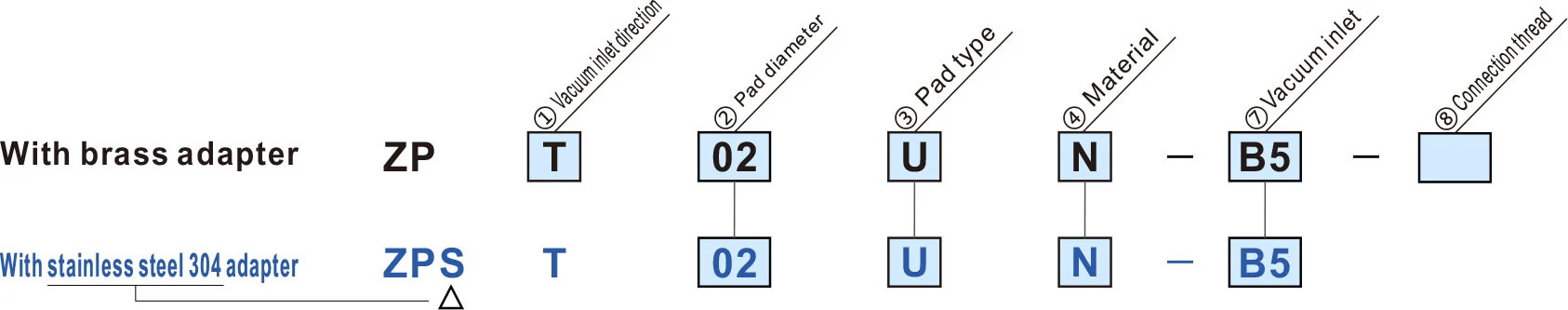

Cách đặt hàng
|
③ Loại đệm
② Đường kính đệm (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5 × 7 | 4×10 | ||
| U | Loại phẳng/Loại hình bầu dục | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Loại ống thổi | — | — | ● | ● | — | — | — | — | — | — |
| UT | Loại phẳng mỏng | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Loại phẳng mỏng có gân | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicon dẫn điện |
Biểu tượng màu xanh là mô hình tùy chỉnh
| Kích thước lắp bộ chuyển đổi | |
| Nếu khách hàng tự chế tạo bộ chuyển đổi, hãy thiết kế bộ chuyển đổi với kích thước phù hợp. |
|
| ① Hướng hút chân không | ⑦ Đầu vào chân không | ⑧ Sợi kết nối | |||||||
| T | Thẳng đứng |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | bên |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Loại đường kính miếng đệm (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Loại phẳng/Loại hình bầu dục | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Loại ống thổi | — | — | ● | ● | — | — | — | — | — | — |
| UT | Loại phẳng mỏng | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Loại phẳng mỏng có gân | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicon dẫn điện |
Biểu tượng màu xanh là mô hình tùy chỉnh.
| ⑧ Sợi kết nối | ||
| chủ đề ma le | A5 | M5 x 0,8 |
| A6 | M6x1.0 | |
| Chủ đề của phụ nữ | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Đầu vào chân không | |||
| chủ đề ma le | A5 | M5 x 0,8 | |
| A6 | M6x1.0 | ||
| Chủ đề của phụ nữ | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb phù hợp | U4 | Đối với ống mềm ø4 | M-5AU-4 |
| N4 | Đối với ống nylon ø4 | M-5AN-4 | |
| U6 | Đối với ống mềm ø6 | M-5AU-6 | |
| N6 | Đối với ống nylon ø6 | M-5AN-6 | |
| Lắp một chạm | 04 | ø4 | |
| 06 | ø6 | ||
| ① Hướng hút chân không | ⑦ Đầu vào chân không | |||||||||
| T | Thẳng đứng |
|
B3B5U4N4U6N60406 |
|||||||
| R | bên |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

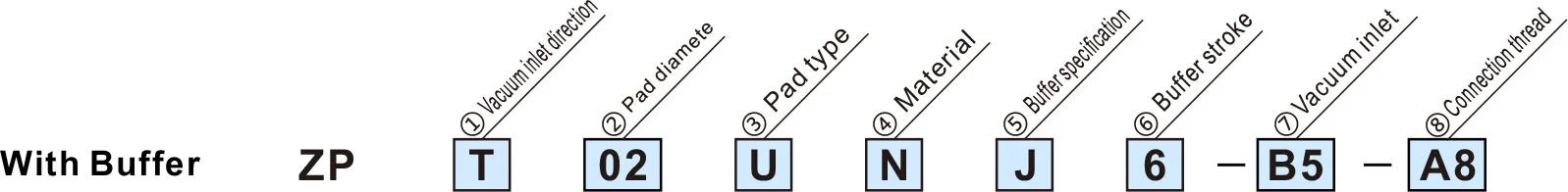

③ Loại đệm
② Đường kính đệm (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5 × 7 | 4×10 | ||
| U | Loại phẳng/Loại hình bầu dục | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Loại ống thổi | — | — | ● | ● | — | — | — | — | — | — |
| UT | Loại phẳng mỏng | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Loại phẳng mỏng có gân | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicon dẫn điện |
Biểu tượng màu xanh là mô hình tùy chỉnh.
| ⑤ Thông số bộ đệm | |
| J | Xoay |
| K | Không quay |
| JN | Xoay (Không có tấm đệm) |
| KN | Không quay (Không có tấm đệm) |
| ⑥ Hành trình đệm | |
| 6 | 6 mm |
| 10 | 10mm |
| 15 | 15mm |
| 25 | 25mm |
| ⑦ Đầu vào chân không | |||
| chủ đề ma le | A5 | M5 x 0,8 | |
| A6 | M6x1.0 | ||
| Chủ đề của phụ nữ | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb phù hợp | U4 | Đối với ống mềm ø4 | M-5AU-4 |
| N4 | Đối với ống nylon ø4 | M-5AN-4 | |
| U6 | Đối với ống mềm ø6 | M-5AU-6 | |
| N6 | Đối với ống nylon ø6 | M-5AN-6 | |
| Lắp một chạm | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Sợi kết nối | |
| A8 | M8x1.0 |
Thông số kỹ thuật
| Vòng khóa/loại Pad | Đường kính/kích thước của miếng đệm | Ứng dụng | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Không có vòng khóa | Loại phẳng (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Đối với phôi có bề mặt phẳng và không bị biến dạng |
| Loại hình bầu dục (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Đối với các chi tiết gia công có hạn chế về bề mặt hấp phụ | |
| Loại phẳng mỏng (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Đối với các vật liệu mềm như tấm mỏng hoặc nhựa vinyl. Có thể giảm nếp nhăn hoặc biến dạng trong quá trình hấp phụ. | |
| Loại phẳng mỏng với xương sườn (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Đối với các vật liệu mềm như tấm mỏng hoặc nhựa vinyl. Các phôi có thể được loại bỏ dễ dàng nhờ vào xương sườn |
|
| Loại ống thổi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Để sử dụng ở nơi không có không gian cho bộ đệm hoặc cho phôi có bề mặt nghiêng | |
| Với vòng khóa | Loại phẳng (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Đối với phôi có bề mặt phẳng và không bị biến dạng |
| Loại phẳng với xương sườn (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Đối với các phôi dễ bị biến dạng. Phôi có thể được tháo ra dễ dàng nhờ các đường gân | |
| Loại ống thổi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Để sử dụng ở nơi không có không gian cho bộ đệm hoặc cho phôi có bề mặt nghiêng | |
| Loại sâu (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Đối với phôi có bề mặt cong hoặc phôi hình cầu | |
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
Tải xuống bản PDF
Cảnh báo + Thận trọng (Đọc trước khi sử dụng)
Tải xuống bản PDF
Thẻ nóng: Cốc hút chân không cơ bản không có vòng khóa ZP, Trung Quốc, Nhà sản xuất, Nhà cung cấp, Nhà máy
Gửi yêu cầu
Thông tin liên lạc
-
Địa chỉ
Làng Xiaruan Thị trấn Baishi Thành phố Nhạc Thanh Tỉnh Chiết Giang Trung Quốc
-
điện thoại
-
E-mail
Mọi thắc mắc về cốc hút chân không, máy tạo chân không, phụ kiện linh kiện khí nén hoặc bảng giá, vui lòng để lại email cho chúng tôi và chúng tôi sẽ liên hệ trong vòng 24 giờ.
