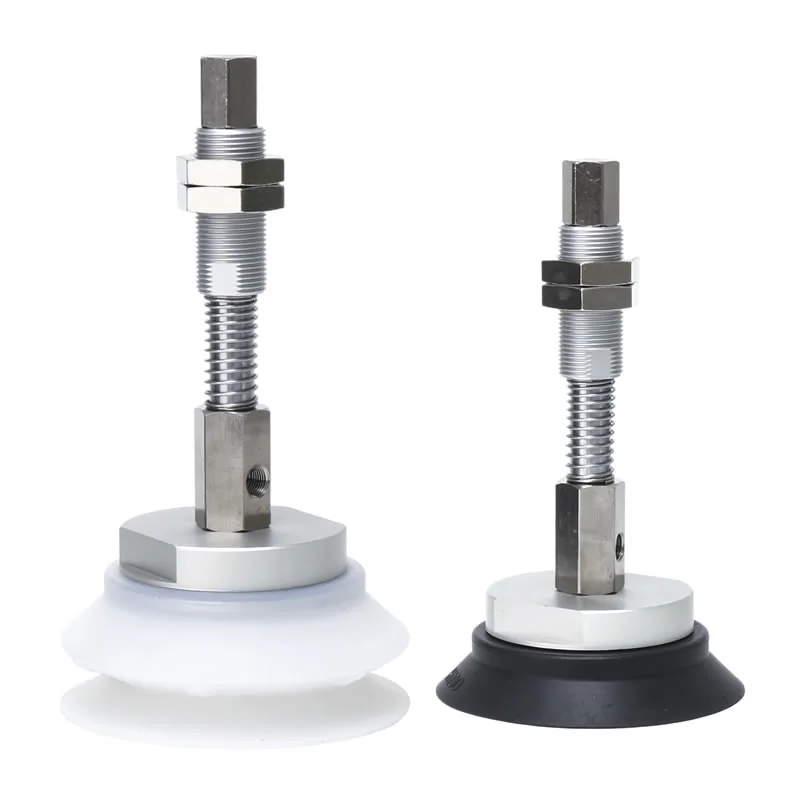

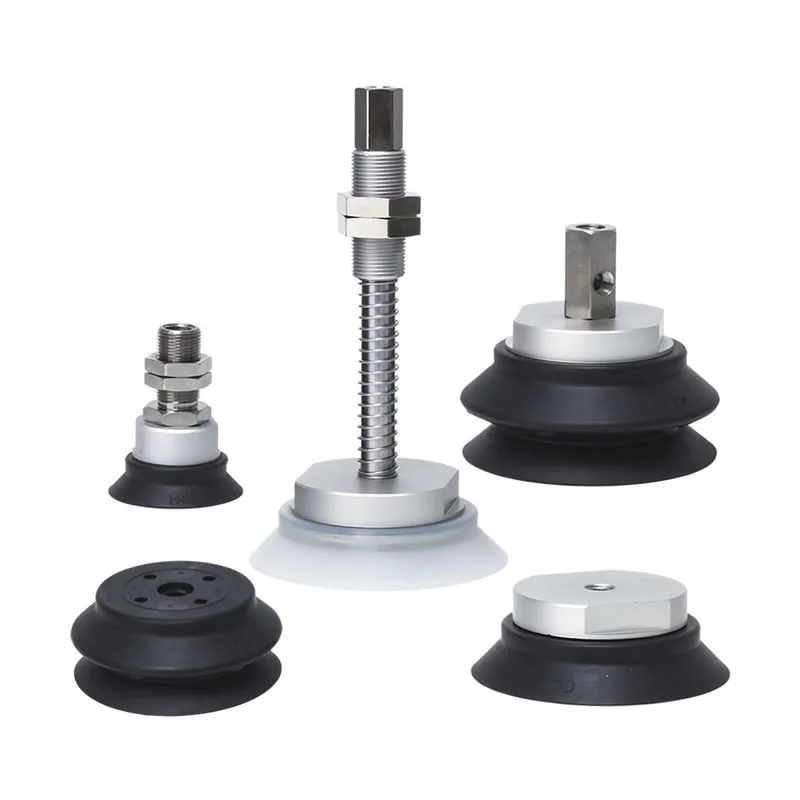

Cốc hút chân không có độ cứng cao ZP
Bộ đệm hạng nặng dòng ZP
Dòng ZPT hạng nặng với miếng đệm chân không Adaptor
Dòng ZPT hạng nặng với miếng đệm chân không Adaptor
Dòng ZPX hạng nặng với miếng đệm chân không Adaptor
Dòng ZPX hạng nặng với miếng đệm chân không đệm
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Cốc hút chân không có độ cứng cao ZP đại diện cho một giải pháp kẹp công nghiệp được thiết kế đặc biệt để xử lý các phôi có kích thước lớn, nặng hoặc dễ biến dạng. Là một nhà sản xuất chuyên biệt ở Trung Quốc, chúng tôi đã thiết kế sản phẩm này với cấu trúc đế cốc hút và cụm giá đỡ được gia cố; điều này đảm bảo khả năng chống lại các lực ngang đặc biệt và duy trì độ ổn định vượt trội khi kẹp tải nặng, khiến nó trở thành bộ phận khí nén tùy chỉnh không thể thiếu trong lĩnh vực tự động hóa công nghiệp nặng.
Thông số kỹ thuật & tính linh hoạt
1. Tùy chọn đường kính lớn để nâng tối đa
Để đáp ứng các yêu cầu tải khác nhau, Cốc hút chân không có độ cứng cao ZP có sẵn ở một số đường kính quy mô lớn:
φ40, φ50, φ63, φ80, φ100 và φ125mm.
Những kích thước này cho phép diện tích tiếp xúc chân không cao, cung cấp lực nâng cần thiết cho các bộ phận công nghiệp nặng.
2. Lựa chọn nhiều vật liệu cho môi trường đa dạng
Môi trường làm việc quyết định vật liệu. Chúng tôi cung cấp nhiều loại chất đàn hồi chất lượng cao để đảm bảo cốc hút của bạn phát triển mạnh trong ứng dụng cụ thể:
NBR (Cao su nitrile):Khả năng chống dầu tuyệt vời cho môi trường ô tô và gia công.
Cao su silicon:Lý tưởng cho các ứng dụng nhiệt độ cao và an toàn cấp thực phẩm.
Polyurethane & Fluororubber:Khả năng chống mài mòn cao và ổn định hóa học cho các dây chuyền làm sạch hoặc sơn phủ công nghiệp chuyên dụng.
Vật liệu chống tĩnh điện:Quan trọng đối với việc lắp ráp điện tử và xử lý chất bán dẫn.
3. Đệm & lắp tích hợp
An toàn và chính xác luôn đi đôi với nhau. Cốc hút chân không có độ cứng cao ZP của chúng tôi cung cấp:
Phiên bản đệm:Giảm thiểu hiệu quả lực tác động trong quá trình tiếp xúc, bảo vệ các bề mặt mỏng manh và giảm độ rung của hệ thống.
Phiên bản không có đệm:Đối với các ứng dụng cứng nhắc, tiếp xúc trực tiếp được ưu tiên.

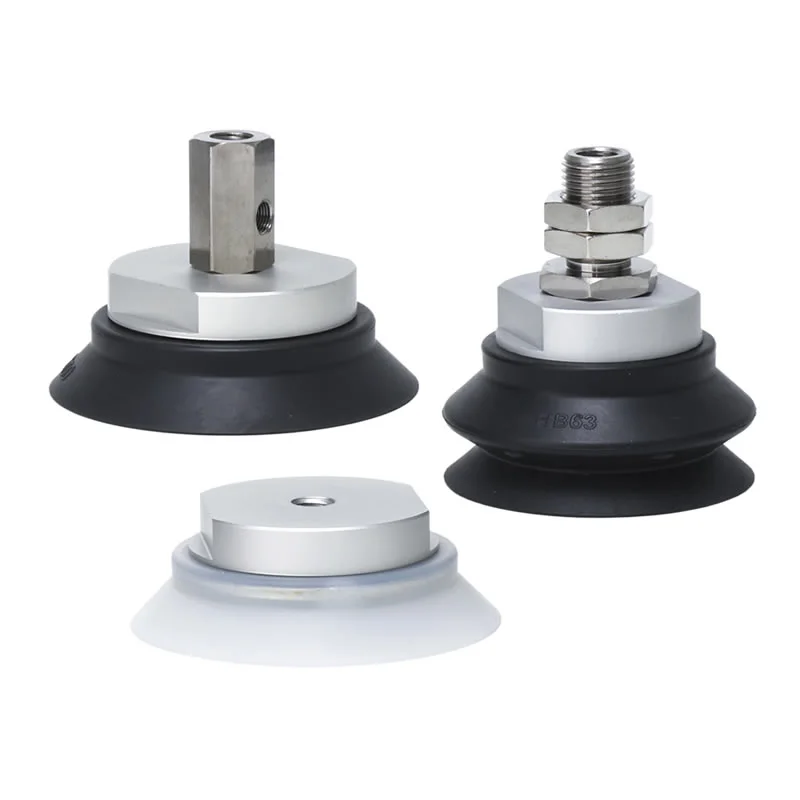

Gắn linh hoạt:Có sẵn ren ngoài hoặc ren trong và ổ cắm chân không dọc để phù hợp với cách bố trí máy móc hiện có của bạn.
Tại sao nên chọn Cốc hút chân không có độ cứng cao ZP của Nhà máy Commaelec?
1. Thiết kế đế cốt thép:Cốc hút chân không có độ cứng cao ZP của Commaelec có tính năng tăng cường độ cứng tại điểm kết nối giữa cốc hút và khớp nối, chống lại lực cắt ngang một cách hiệu quả.
2. Nhiều kích cỡ:Có nhiều kích cỡ khác nhau từ φ40 đến φ125 mm, những giác hút này được thiết kế đặc biệt để xử lý các vật nặng như tấm kim loại chịu lực, đá và kính diện tích lớn, đảm bảo độ bám dính chắc chắn.
3. Là nhà cung cấp có cơ sở sản xuất riêng, Commaelec đưa ra ba lựa chọn về nguyên liệu:
Chống tĩnh điện:Được thiết kế đặc biệt cho ngành công nghiệp điện tử và bán dẫn để ngăn ngừa hư hỏng các bộ phận nhạy cảm do phóng tĩnh điện.
Các thành phần hoàn toàn bằng thép không gỉ:Đặc biệt phù hợp với ngành pin lithium-ion, đáp ứng yêu cầu về vật liệu không chứa đồng và kẽm, có khả năng chống ăn mòn và độ sạch cao.
Cao su Fluorocarbon (FKM) và EPR:Lý tưởng cho môi trường hóa học hoặc hoạt động ở nhiệt độ cao (chẳng hạn như tháo khuôn các bộ phận đúc phun), mang lại độ ổn định hóa học tuyệt vời và khả năng chống chịu thời tiết.

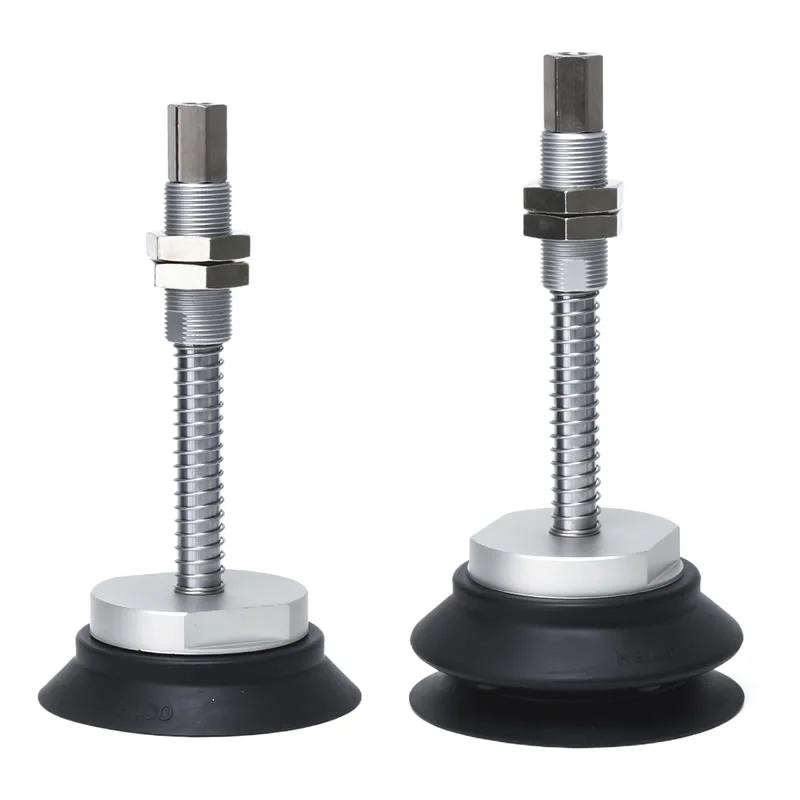

4. Công nghệ đệm chính xác:Có sẵn phiên bản có đệm, với phạm vi hành trình từ 6mm–50mm. Khi cốc hút tiếp xúc với các bề mặt dễ vỡ (chẳng hạn như kính siêu mỏng), khung đệm sẽ hấp thụ năng lượng tác động tức thời, giảm đáng kể tiếng ồn và kéo dài tuổi thọ thiết bị.
5. Giải pháp chân không đa hướng:Giá đỡ dành cho Cốc hút chân không có độ cứng cao ZP hỗ trợ cả cấu hình cổng chân không dọc và ngang, với các tùy chọn ren trong và ngoài có thể chuyển đổi; thiết kế này đơn giản hóa đáng kể quá trình bố trí và lắp đặt không gian ở giao diện công cụ cuối cánh tay (EOAT).

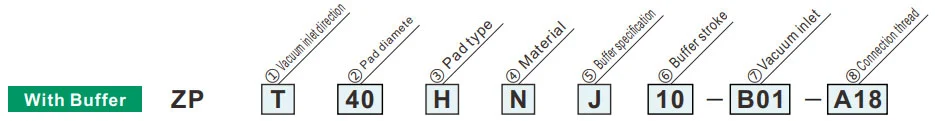

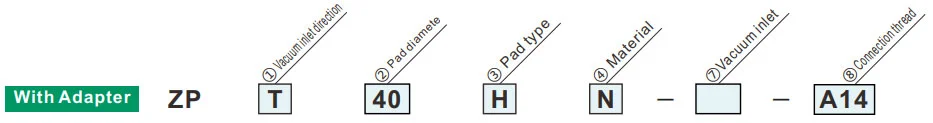

Cách đặt hàng
| ②Đường kính | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Loại đệm | |
| H | phẳng với xương sườn |
| HB | Loại ống thổi |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh
| ①Hướng hút chân không | Đường kính đệm | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Thẳng đứng |
|
⑦Máy hút bụi | Chủ đề nữ | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Chủ đề nam | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | bên |
|
Chủ đề nữ | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | RC1/8 | ● | ● | ● | ||||||||
| ②Đường kính đệm | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh
| ③Loại đệm | |
| H | phẳng với xương sườn |
| HB | Loại ống thổi |
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| X | bên |
| ③Loại đệm | |
| H | phẳng với xương sườn |
| HB | Loại ống thổi |
| ⑤Thông số bộ đệm | |
| J | Xoay (Nhôm, không có ống lót) |
| JB | Xoay (Đồng thau, có ống lót) |
| JF | Xoay (Thép, Có ống lót) |
| KB | Không quay (Đồng thau, có ống lót) |
| ⑦Đầu vào chân không | |
| B01 | RC1/8 |
| ②Đường kính đệm | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh
| Đường kính đệm | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Đột quỵ đệm | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Chuỗi kết nối | Chủ đề nam | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Phản lực mùa xuân
| Chủ đề kết nối | Mô-men xoắn siết chặt±5%[N·m] | Hành trình đệm (mm) | Lực phản kháng của lò xo [N] | |||
| Nhôm(J) | Đồng thau, có ống lót (JB/KB) | Thép, có ống lót (JF) | Ở 0 thì | Ở cú đánh hoàn toàn | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
