Bảo trì tấm hút chân không: Hướng dẫn chăm sóc thiết thực cho người mới làm quen với việc xử lý chân không

Khi tôi bắt đầu nghiên cứu về khí nén, người giám sát của tôi đã nói với tôi một điều mà tôi không hoàn toàn đánh giá cao cho đến nhiều năm sau: "Một chiếc cốc hút không tự hao mòn. Nó chỉ bị bỏ quên cho đến khi hỏng hóc."

Hầu hết đều thất bạimiếng đệm chân khôngTôi đã thấy ở các cửa hàng không bị khuất phục bởi sự làm việc chăm chỉ - họ bị phớt lờ khi nghỉ hưu. Hướng dẫn này được viết dành cho các kỹ sư và kỹ thuật viên mới làm quen với việc xử lý chân không và muốn giữ cho cốc hút của họ hoạt động lâu hơn mà ít xảy ra sự cố hơn.

Biết các dấu hiệu cảnh báo trước tiên

Trước khi xây dựng quy trình bảo trì, bạn cần nhận biết khi nào có sự cố. Quá nhiều người chờ đợi cho đến khi miếng đệm làm rơi phôi trước khi kiểm tra. Đến lúc đó thì đã quá muộn.

Hãy để ý sáu tín hiệu sau:

• Thời gian chu kỳ tăng lên
• Thỉnh thoảng bị hỏng tay cầm hoặc trượt
• Môi niêm phong trông bóng hoặc nhờn
• Có thể nhìn thấy vết nứt hoặc biến dạng trên môi
• Phôi bắt đầu hiển thị dấu vết sau khi xử lý
• Máy đo chân không đọc hơn 10% so với giá trị được ghi ở lần vận hành đầu tiên

Bất kỳ một trong những điều này là đủ để dừng lại và điều tra. Đừng chờ đợi phần bị bỏ rơi mới tạo nên một ngày của bạn.

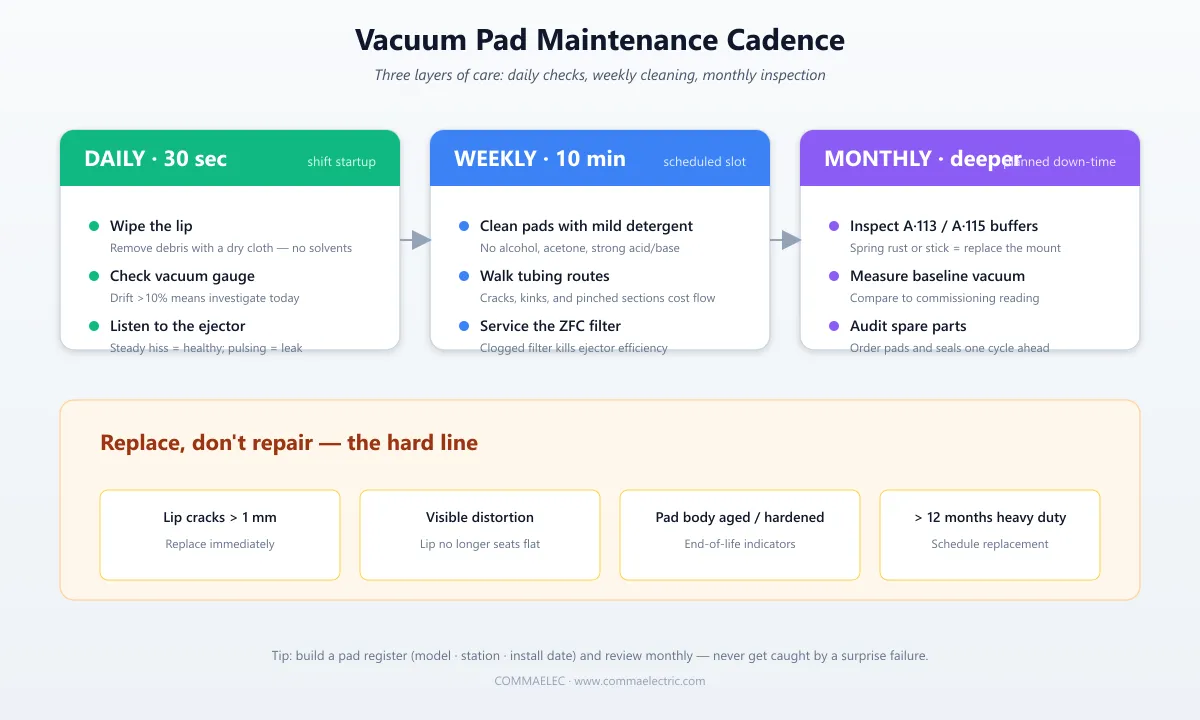

Hàng ngày: 30 giây là đủ

Bảo trì không phải là một dự án lớn.Những điều quan trọng nhất chỉ mất chưa đầy một phút.

Nhìn môi trước khi khởi động.Các mảnh vụn từ ca trước - mảnh vụn bao bì, bụi giấy, màng dầu, mảnh vụn - sẽ phá hủy niêm phong. Lau bằng vải khô sạch. Bỏ qua dung môi; vải khô là rất nhiều.

Nhìn vào máy đo chân khônge. Hầu hết các thiết lập đều có thước đo gần đầu phun. Lưu ý số đọc khi hệ thống mới được đưa vào vận hành. So sánh hàng ngày. Độ lệch lên tới 5% là tiếng ồn bình thường. Hơn 10% có nghĩa là có gì đó đã thay đổi.

Nghe tiếng phóng rar.Một máy tạo chân không khỏe mạnh có tiếng rít ổn định. Nếu nó to hơn, mờ hơn hoặc bắt đầu rung, có thể bạn đã bị rò rỉ ở đâu đó hoặc bộ lọc bị tắc.

Ba lần kiểm tra này cùng nhau mất khoảng 30 giây và được tính là lần kiểm tra tình trạng hàng ngày cho toàn bộ mạch chân không.

Hàng tuần: 10 phút là nhiều

Chặn một vị trí cố định mỗi tuần một lần và xem qua danh sách này.

Làm sạch các miếng đệm. Rửa bằng nước ấm và chất tẩy rửa trung tính nhẹ.Tránh dùng cồn, axeton, axit mạnh và bazơ mạnh - những chất này làm suy giảm NBR, silicone, polyurethane và hầu hết các chất đàn hồi ở cấp độ phân tử. NBR trương nở trong một số dung môi; silicone bị giòn trong axit mạnh.

Để khô tự nhiên hoặc sử dụng súng hơi áp suất thấp.Không nổ súng hơi áp suất cao ở cự ly gần - bạn sẽ làm biến dạng môi bịt kín.

Đi bộ theo tuyến đường ống.Tìm kiếm các phần bị nứt, cứng, gấp khúc hoặc bị chèn ép. Ống bị chèn ép là một trong những hư hỏng thầm lặng phổ biến nhất trong hệ thống khí nén: ống bị kẹt dưới khay cáp hoặc bị ép bởi các trục chuyển động sẽ từ từ phát triển thành một mặt cắt "quả tạ" bên trong và tổn thất dòng chảy có thể vượt quá 30%.

Làm sạch hoặc bảo dưỡng bộ lọc chân không.Bộ lọc chân không dòng ZFC và bộ lọc nội tuyến HFL của COMMAELEC có một chiếc bát trong suốt. Khi nó đổi màu, hãy bảo dưỡng nó. Bộ lọc về cơ bản là lá phổi của hệ thống chân không - khi nó bị nghẹt, bộ phận phun hoạt động mạnh hơn, hút nhiều năng lượng hơn và chết sớm hơn.

Hàng tháng: Kỹ lưỡng hơn một chút

Kiểm tra hàng tháng đi sâu hơn.

Kiểm tra các giá đỡ có lò xo.Các giá đỡ lò xo bên trong A·113 và bộ đệm lò xo bên ngoài A·115 của COMMAELEC đóng vai trò như bộ giảm chấn giữa rô-bốt và tấm đệm. Nếu bạn thấy rỉ sét, dính hoặc lò xo không hoạt động trở lại sau khi nén, hãy thay thế nó. Bộ đệm bị hỏng sẽ khiến các tác động đi thẳng vào mép bịt kín và thiệt hại đó là không thể khắc phục được.

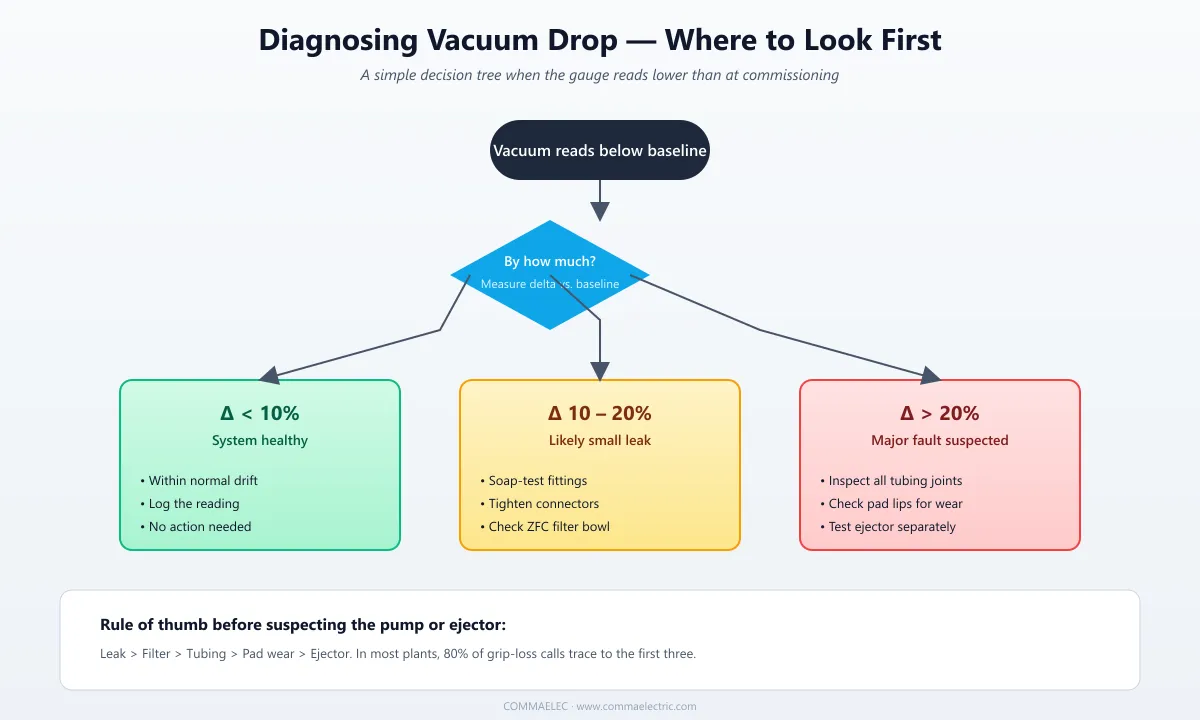

Đo mức độ chân không.Ngắt kết nối cốc hút khỏi phôi và đọc độ chân không ở phía đầu phun. So sánh với đường cơ sở bạn đã ghi lại khi chạy thử:

• Giảm ít hơn 10% → hệ thống khỏe mạnh
• Giảm 10–20% → có khả năng rò rỉ nhỏ; kiểm tra phụ kiện
• Giảm hơn 20% → kiểm tra ống, phụ kiện, môi và kiểm tra độ mòn

Kiểm toán phụ tùng.Thân đệm thường có tuổi thọ từ 6 đến 12 tháng tùy theo chu kỳ hoạt động. Vòng đệm và vòng chữ O mòn nhanh hơn. Kiểm tra hàng tồn kho mỗi tháng một lần và đặt hàng thay thế trước một tháng nếu cần. Tôi đã chứng kiến ​​các dây chuyền sản xuất ngừng hoạt động vì thiếu một vòng chữ O — đừng để đó là lỗi của bạn.

Khi nào bạn nên thay thế chứ không phải sửa chữa

Một số tình trạng có nghĩa là miếng đệm đã hoàn tất - đừng cố gắng chăm sóc nó.

• Vết nứt sâu hơn 1mm ở môi
• Biến dạng có thể nhìn thấy; môi không còn phẳng nữa
• Thân đệm bị hư hỏng, cứng lại hoặc bị lão hóa
• Cùng một miếng đệm được sử dụng trong hơn 12 tháng ở điều kiện chịu tải nặng

Sự cám dỗ là đẩy một miếng đệm qua "một ca nữa". Sự cố chân không xảy ra ngay lập tức: thời điểm vòng đệm bị đứt, bộ phận đó sẽ rơi xuống. Biết ranh giới ở đâu và không vượt qua nó để tiết kiệm một chu kỳ thay thế.

Ba thói quen đáng xây dựng

Một số thói quen cuối cùng nếu bạn đang bắt đầu.

Giữ một sổ đăng ký. Một bảng tính đơn giản hoạt động:model pad, trạm, ngày lắp đặt, ngày thay thế. Hãy xem lại nó hàng tháng và bạn sẽ không bao giờ ngạc nhiên trước một thất bại bất ngờ.

Chụp ảnh các miếng đệm cũ khi bạn đổi chúng.Kỹ thuật viên mới thường không thể biết được miếng đệm đã qua sử dụng đã bị hỏng hay chỉ mới được sử dụng. Thư viện ảnh sẽ xây dựng tài liệu tham khảo của bạn một cách nhanh chóng.

Giữ liên lạc với nhà cung cấp của bạn. COMMAELECđã sản xuất các bộ phận chân không bằng khí nén trong hơn một thập kỷ. Khi bạn gặp phải một tình huống lạ, một kỹ sư ứng dụng có kinh nghiệm có thể giúp bạn tiết kiệm hàng giờ suy đoán.

Tấm hút chân khôngthiết kế không phức tạp, nhưng để có được thời gian sử dụng lâu dài thì tất cả đều phải được thực hiện một cách nhất quán các chi tiết nhỏ. Xây dựng những điều trên thành bộ nhớ cơ và các miếng đệm của bạn sẽ tồn tại lâu hơn những miếng đệm ở khu vực bên cạnh.

Câu hỏi thường gặp

Bao lâu thì nên thay cốc hút?

Khoảng thời gian điển hình là 6 đến 12 tháng. Các chu kỳ tần số cao (hơn 10 chu kỳ mỗi phút), nhiệt độ cao và môi trường nhiều dầu đều rút ngắn tuổi thọ.

Độ bám của miếng đệm của tôi đang yếu đi - có phải bơm chân không bị hỏng không?

Không nhất thiết phải như vậy. Kiểm tra rò rỉ, kiểm tra bộ lọc, kiểm tra đường ống và chỉ sau đó mới nghi ngờ máy bơm. Hầu hết dấu vết mất độ bám đều quay trở lại ba điều đầu tiên.

Môi có dầu trên đó sẽ không rửa sạch. Bây giờ thì sao?

Ngâm khoảng năm phút trong nước ấm với chất tẩy rửa trung tính, sau đó lau nhẹ bằng vải mềm. Đối với cặn bám cứng đầu, một lượng nhỏ cồn isopropyl có tác dụng nhưng tránh dùng dung môi mạnh.
