Cốc hút chân không phẳng mỏng ZP2
Là nhà sản xuất hàng đầu Trung Quốc, nhà máy của chúng tôi cung cấp Cốc hút chân không phẳng mỏng tùy chỉnh ZP2 (ø10-30mm). Với cấu trúc "MT" có rãnh, giải pháp trực tiếp của nhà cung cấp Commaelec ngăn ngừa sự biến dạng của màng và tấm mỏng. Chúng tôi cung cấp NBR và silicone dẫn điện, với các bộ phận hoàn toàn bằng thép không gỉ dành cho ngành công nghiệp pin lithium.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm

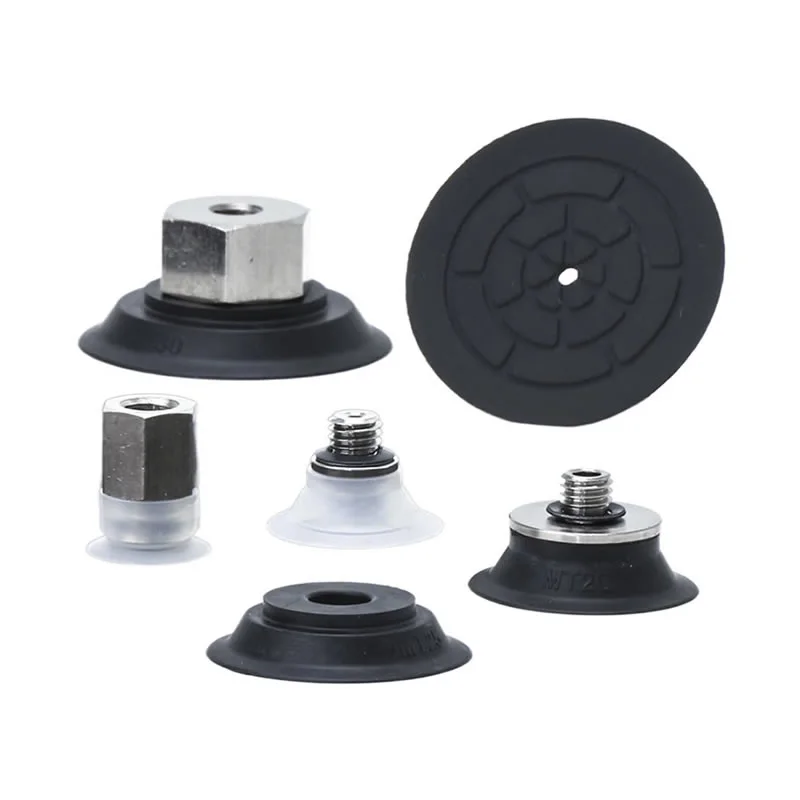

Cốc hút chân không phẳng mỏng ZP2

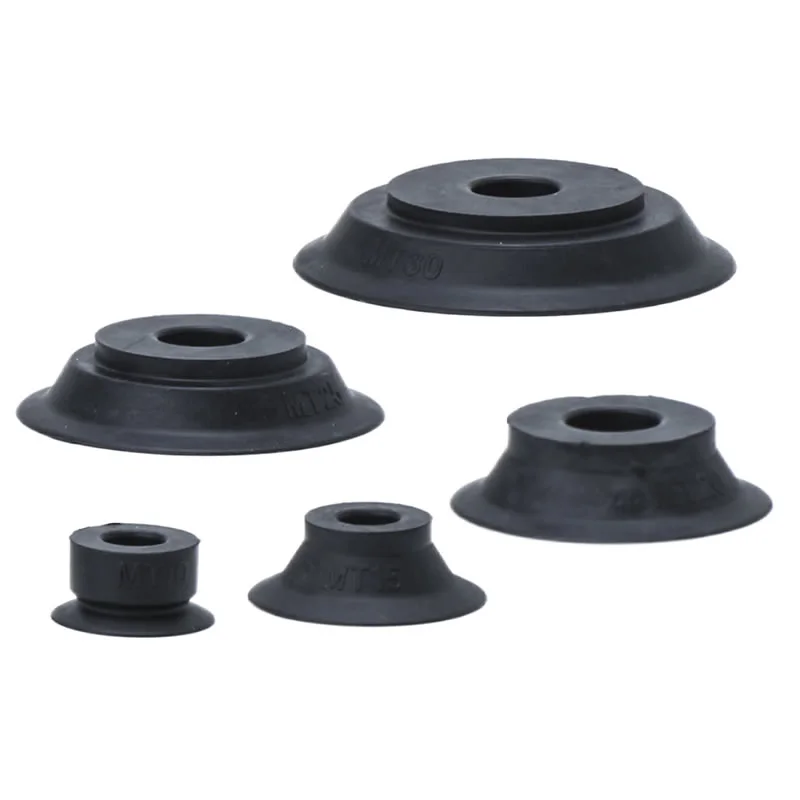

Bộ đệm chân không phẳng mỏng dòng ZP2

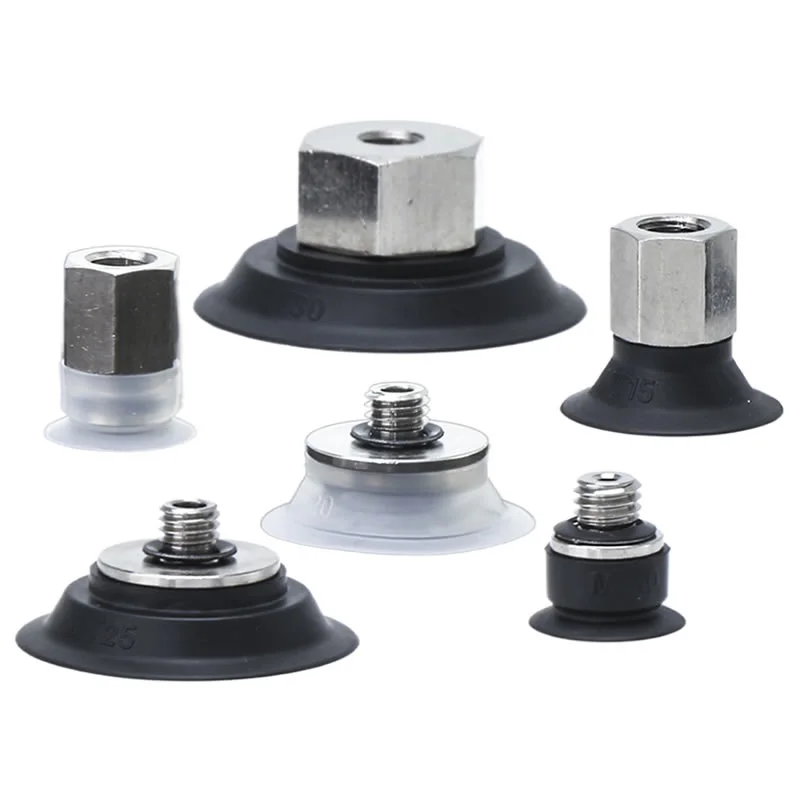

Dòng ZP2-T có bộ chuyển đổi Tấm chân không phẳng mỏng
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Cốc hút chân không phẳng mỏng ZP2 là bộ phận chính xác trong hệ thống kẹp khí nén, được thiết kế đặc biệt để xử lý các phôi mỏng và dễ biến dạng. Trong thông số kỹ thuật công nghiệp, chúng thường mang mã cấu trúc "MT", biểu thị sự kết hợp của thiết kế có rãnh chuyên dụng bên trong cấu trúc bên trong của chúng.
Tính năng sản phẩm:Cốc hút này ngăn chặn hiệu quả sự biến dạng của phôi phẳng trong quá trình hấp phụ, khiến nó trở nên lý tưởng cho các tấm, màng mỏng và các vật liệu dễ biến dạng khác.
Thông số kỹ thuật:Cốc hút có nhiều đường kính khác nhau, bao gồm φ10, φ15, φ20, φ25 và φ30.
Vật liệu cốc hút:Các lựa chọn phổ biến bao gồm NNBR (cao su nitrile) và GS (cao su silicon dẫn điện), với mỗi vật liệu được điều chỉnh cho phù hợp với môi trường làm việc cụ thể và yêu cầu bộ phận.
Các trường ứng dụng:Cốc hút chân không phẳng mỏng ZP2 được sử dụng rộng rãi trong sản xuất, dây chuyền sản xuất tự động, robot và hậu cần, v.v. Nó có thể được sử dụng để vận chuyển các vật thể phẳng có trọng lượng nhẹ hoặc trung bình như thủy tinh, nhựa và kim loại.
Câu hỏi thường gặp
Những vật liệu nào có sẵn và sự khác biệt của chúng là gì?
Cốc hút chân không phẳng mỏng ZP2 có nhiều chất liệu để phù hợp với điều kiện làm việc thực tế:
NBR: tiết kiệm chi phí, chống mài mòn tốt cho mục đích sử dụng thông thường
Silicone: khả năng chịu nhiệt tuyệt vời và không để lại dấu vết, lý tưởng cho các bề mặt nhạy cảm
PU (Polyurethane): độ bền cao cho hoạt động có chu kỳ cao
FKM (Fluororubber): kháng dầu và hóa chất mạnh
EPR: phù hợp với yêu cầu môi trường cụ thể
Commaelec đảm bảo chất lượng vật liệu ổn định và hỗ trợ tùy chỉnh cho các ứng dụng đặc biệt (ví dụ: chống tĩnh điện).
Cốc hút phẳng mỏng phù hợp nhất với những loại phôi nào?
Các bề mặt nhẵn, phẳng như tấm kim loại, kính, tấm nhựa
Các phôi mỏng hoặc nhẹ đòi hỏi sự tiếp xúc ổn định, đồng đều
Các ứng dụng cần biến dạng tối thiểu và định vị chính xác
Thiết kế phẳng mỏng giúp tăng diện tích tiếp xúc, cải thiện khả năng bịt kín và giảm rò rỉ không khí.
Phạm vi kháng nhiệt độ là gì?
Phạm vi điển hình (tùy thuộc vào vật liệu):
NBR: -10°C đến 80°C
Silicon: -40°C đến 200°C
PU: -20°C đến 80°C
FKM: lên tới ~200°C với độ ổn định hóa học mạnh
Commaelec có thể đề xuất các vật liệu phù hợp dựa trên nhiệt độ và môi trường thực tế của bạn.
Chúng có thể được sử dụng với lối vào chân không theo chiều dọc hoặc chiều ngang không?
Đúng. Cốc hút chân không phẳng mỏng ZP2 hỗ trợ lắp đặt linh hoạt:
Lối vào chân không theo chiều dọc (tiêu chuẩn cho thiết lập nhỏ gọn)
Lối vào ngang/ngang cho các hệ thống có không gian hạn chế
Tương thích với bộ điều hợp và khung đệm
Commaelec cung cấp nhiều tùy chọn kết nối để phù hợp với các bố cục thiết bị khác nhau.
Làm thế nào để bảo trì chúng đúng cách để kéo dài tuổi thọ?
Thường xuyên kiểm tra độ mòn, vết nứt hoặc biến dạng trên môi bịt kín
Giữ bề mặt sạch sẽ để tránh bụi ảnh hưởng đến hiệu suất bịt kín
Tránh áp suất chân không quá mức hoặc sai lệch
Sử dụng giá đỡ đệm để giảm tác động khi vận hành tốc độ cao
Thay cốc bị mòn kịp thời để duy trì sự ổn định của hệ thống

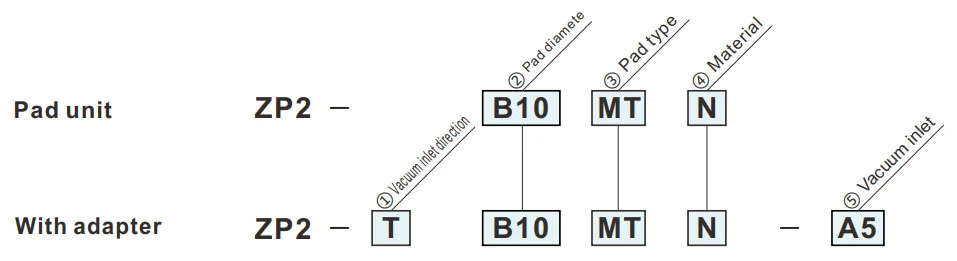

Cách đặt hàng
- Để hấp phụ các tấm hoặc màng mỏng. Bề mặt hấp phụ có rãnh.
- Sự biến dạng của bề mặt phẳng trong quá trình hấp phụ giảm.
- Không thích hợp để chuyển các phần công việc có tải trọng.
- Có thể tạo ra nếp nhăn tùy thuộc vào độ dày của tấm.
- Xác nhận độ dày trước khi sử dụng.
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| ③Loại đệm | |
| MT | Flat mỏng (Có rãnh) |
| ②Đường kính đệm (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑤Đầu vào chân không | |
| H5 | M5x0.8 (Nam) |
| B5 | M5x0.8 (Nữ) |
Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
MT
Flat mỏng (Có rãnh)
| Người mẫu | øA | øB | øC | øD | øE | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model tham khảo: ZP2-B10MTN
Kích thước lắp bộ chuyển đổi
Miếng đệm áp dụng: B10MT/B15MT
Miếng đệm áp dụng: B20MT/B25MT/B30MT
ZP2-T
Thẳng đứng
H5
| Người mẫu | øA | øB | øC | D | Bộ chuyển đổi | |||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model tham khảo: ZP2-TB10MTGS-H5
ZP2-T
Thẳng đứng
B5
| Người mẫu | øA | øB | C | Bộ chuyển đổi | |||||
|
① chân không hướng vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model tham khảo: ZP2-TB10MTGS-B5
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
