Hút chân không là giải pháp cốt lõi để "gắp linh hoạt" trong tự động hóa công nghiệp với bốn ưu điểm cốt lõi: khả năng kẹp không gây hư hại, khả năng thích ứng với các phôi gia công đa vật liệu/không đều, sạch sẽ và bảo vệ môi trường cũng như vận hành linh hoạt. Nó có thể được điều chỉnh để phù hợp với các đặc tính công nghiệp khác nhau của phôi (mỏng/dày, chính xác/thô, vệ sinh/tiêu chuẩn).

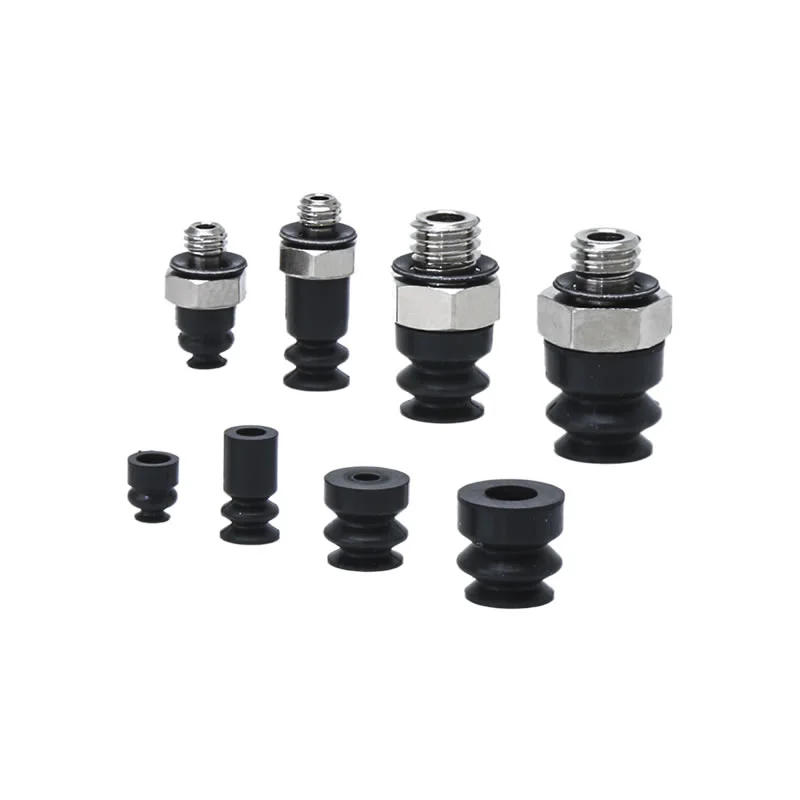

Cốc hút chân không mini Bellows ZP2-ZJ
Tìm bộ sưu tập lớn Cốc hút chân không Mini Bellows ZP2-ZJ từ Trung Quốc tại Công ty TNHH Điện lực Dấu phẩy Chiết Giang. Các thiết bị này có thiết kế ống thổi kiểu đàn accordion: bốn kích thước cụ thể (φ2mm, φ4mm, φ5mm và φ6mm) sử dụng cấu trúc ống thổi 1,5, trong khi năm kích thước còn lại (φ15mm, φ20mm, φ30mm, φ40mm và φ46mm) sử dụng cấu trúc 4,5 ống thổi. Tất cả các cốc hút trong dòng sản phẩm này đều được sản xuất bằng vật liệu cao su và silicone chất lượng cao, với các tùy chọn vật liệu đặc biệt—chẳng hạn như các biến thể chống tĩnh điện—cũng có sẵn.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm
Cốc hút chân không mini Bellows ZP2-ZJ
Bộ đệm chân không Bellows dòng ZP2
Dòng ZP2-T có bộ chuyển đổi ống hút chân không
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Commaelec là nhà sản xuất hàng đầu, Cốc hút chân không Mini Bellows ZP2-ZJ là giải pháp lý tưởng để xử lý chính xác và ổn định trong môi trường công nghiệp nhỏ gọn, hiệu quả cao.
Các tính năng chính của miếng đệm ZP2-ZJ là gì?
Cấu trúc ống thổi
Thiết kế kiểu đàn accordion với cấu hình 1,5 lớp (φ2–φ6) và 4,5 lớp (φ15–φ46)
Các nếp gấp linh hoạt thích ứng với các bề mặt phôi không bằng phẳng, cong hoặc nghiêng
Tích hợp bù cho độ lệch chiều cao và góc, giảm lỗi định vị
Loại bỏ nhu cầu về không gian đệm bổ sung, lý tưởng cho bố trí thiết bị nhỏ gọn
Tùy chọn vật liệu
NBR:tiết kiệm chi phí và chống mài mòn cho các ứng dụng chung
Silicon:thích hợp với môi trường nhiệt độ cao và sạch sẽ
Vật liệu tùy chỉnh (ví dụ: chống tĩnh điện) cho ngành điện tử và các ngành nhạy cảm
Dấu phẩy đảm bảo chất lượng vật liệu ổn định và hiệu suất ổn định qua các lô
Hiệu suất cao
Lực hút mạnh và ổn định ngay cả trên các bề mặt không bằng phẳng hoặc nghiêng
Giảm nguy cơ bong tróc so với cốc phẳng thông thường
Công nghệ giữ áp suất và niêm phong chân không tiên tiến giúp vận hành đáng tin cậy
Được hỗ trợ bởi Máy hút chân không Mini Bellows ZP2-ZJ của Trung Quốc Ưu điểm của nhà sản xuất:hiệu quả về chi phí, mẫu mã đa dạng và chuỗi cung ứng ổn định
Cách chọn ống hút chân không mini phù hợp ZP2-ZJ
Việc lựa chọn Cốc hút chân không Mini Bellows ZP2-ZJ phù hợp tùy thuộc vào điều kiện làm việc thực tế của bạn. Tập trung vào các yếu tố thực tế sau:
1. Hình dạng & bề mặt phôi
Bề mặt không bằng phẳng/cong → chọn thêm lớp ống thổi (4,5 lớp) để có độ linh hoạt tốt hơn
Các phần nhỏ, hơi không đồng đều → 1,5 lớp là đủ và ổn định hơn
Cấu trúc ống thổi giúp bù đắp sự khác biệt về góc và chiều cao trong quá trình kẹp
2. Kích thước và trọng lượng phôi
Các bộ phận nhỏ/nhẹ → φ2–φ6
Các bộ phận lớn hơn hoặc nặng hơn → φ15–φ46
Đường kính lớn hơn mang lại lực hút mạnh hơn và độ ổn định tốt hơn
3. Môi trường làm việc
Điều kiện bình thường → NBR (tiết kiệm chi phí)
Nhiệt độ cao / môi trường sạch sẽ → silicone
Điện tử/bộ phận nhạy cảm → vật liệu chống tĩnh điện
Dấu phẩy hỗ trợ tùy chỉnh vật liệu để phù hợp với nhu cầu cụ thể của ngành
4. Không gian & cách bố trí thiết bị
Hệ thống tự động hóa nhỏ gọn → ZP2-ZJ lý tưởng do không cần thêm không gian bộ đệm
Đảm bảo chiều cao và hành trình cốc phù hợp với thiết kế máy của bạn
Kiểm tra khả năng tương thích với hệ thống lắp đặt và chân không hiện có
5. Tốc độ xử lý và độ chính xác
Chọn và đặt tốc độ cao → cốc nhỏ hơn với phản hồi nhanh
Yêu cầu định vị chính xác → chọn các lớp ống thổi thích hợp để giảm độ lệch
6. Yêu cầu về độ ổn định
Nếu phôi bị nghiêng hoặc định vị không nhất quán, hãy ưu tiên:
Ống thổi nhiều lớp
Diện tích tiếp xúc lớn hơn
Điều này cải thiện khả năng bịt kín và giảm sự cố hút
Mẹo lựa chọn thực tế
Nếu bạn không chắc chắn, hãy bắt đầu với:
Kích thước trung bình (ví dụ: φ15–φ30)
Chất liệu silicon hoặc NBR
1,5 lớp cho mục đích sử dụng thông thường / 4,5 lớp cho các bề mặt phức tạp
Sau đó tối ưu hóa dựa trên hiệu suất thử nghiệm thực tế.

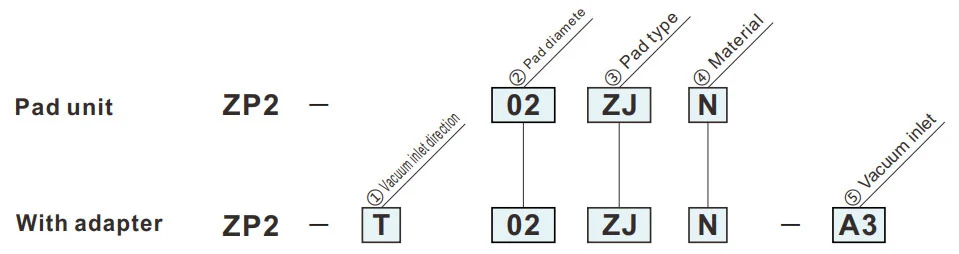

Cách đặt hàng
- Để sử dụng khi không có không gian cho bộ đệm (loại lò xo).
- Các chi tiết gia công có bề mặt hấp phụ nghiêng.
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| ③Loại đệm | |
| ZJ | Ống thổi |
|
⑤ Đầu vào chân không
② Đường kính đệm (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5(Nam) | ● | ● | — | — |
| A5 | M5x0.8(Nam) | — | — | ● | ● |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.

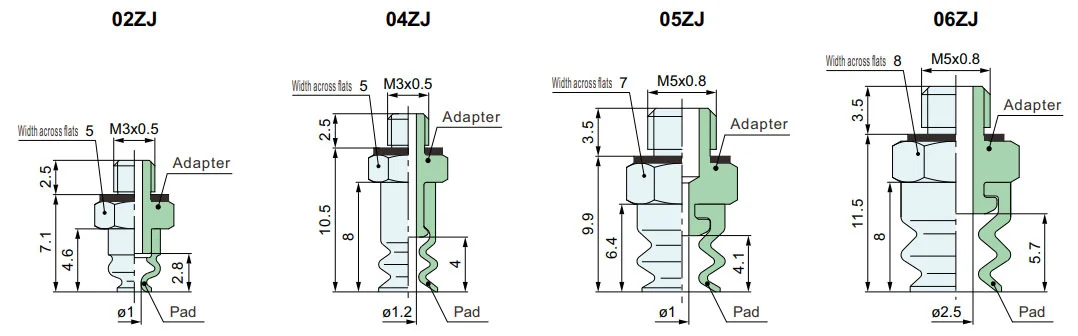

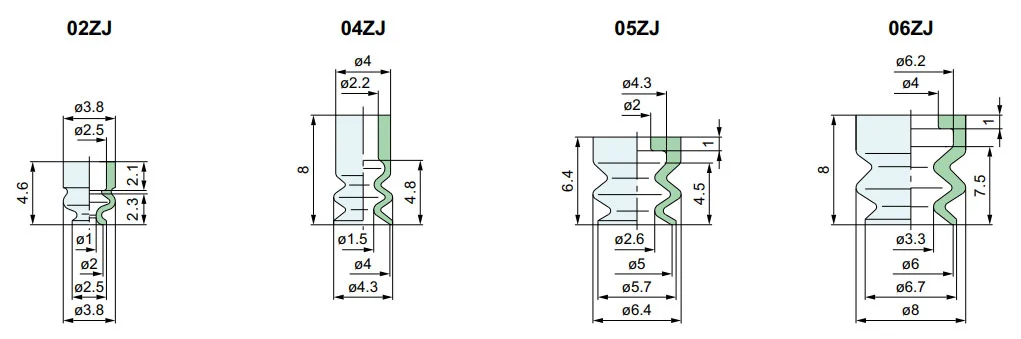

Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
ZJ
Ống thổi
| Người mẫu | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model tham khảo: ZP2-02ZJS
ZP2-T
Thẳng đứng
| Người mẫu | Bộ chuyển đổi | |||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model tham khảo: ZP2-T04ZJGS-A3
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
Tải xuống bản PDF
Cảnh báo + Thận trọng (Đọc trước khi sử dụng)
Tải xuống bản PDF
