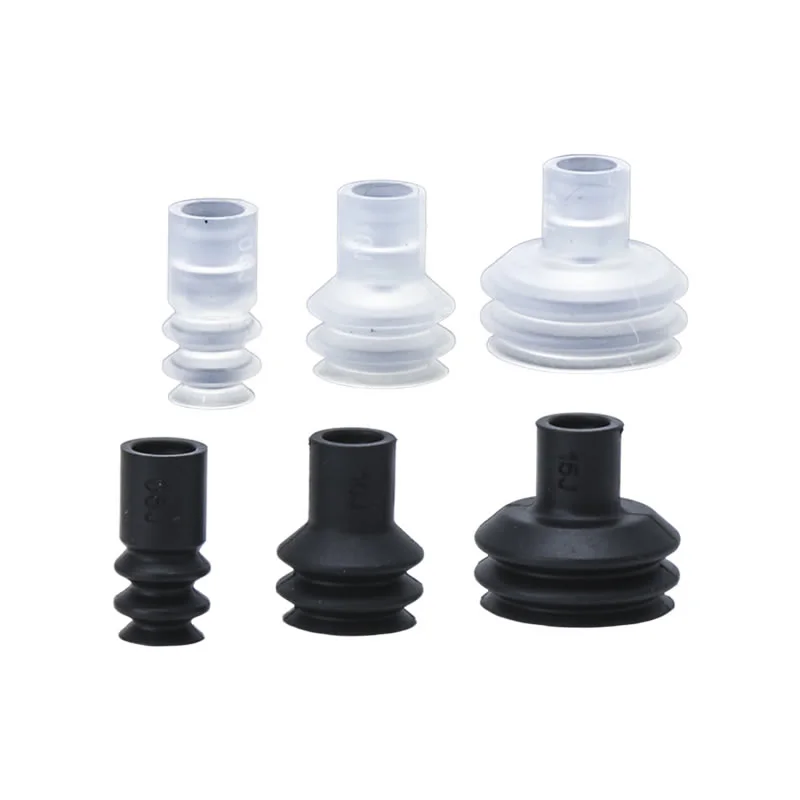

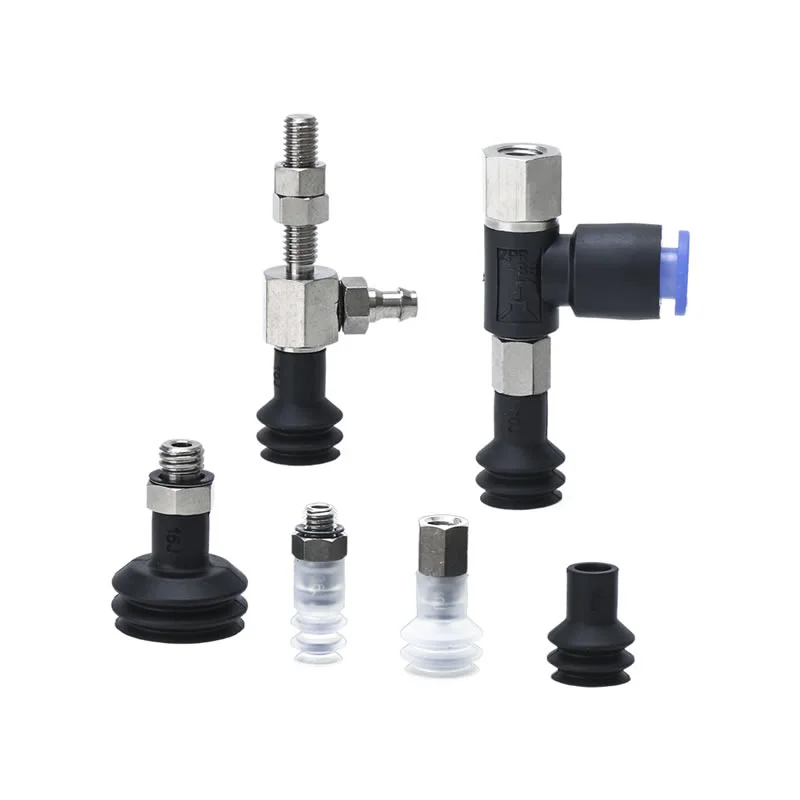

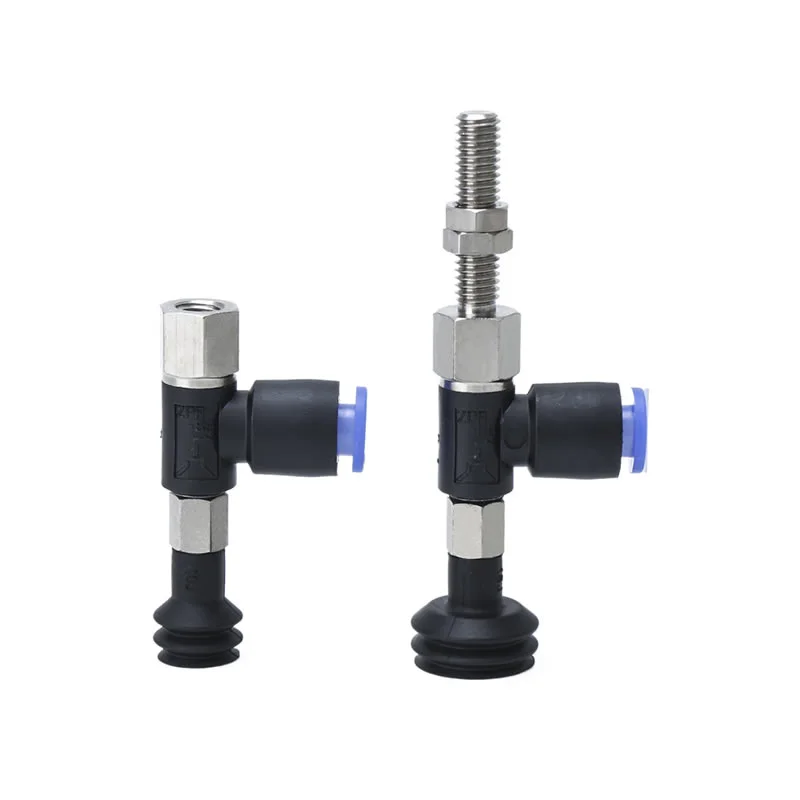

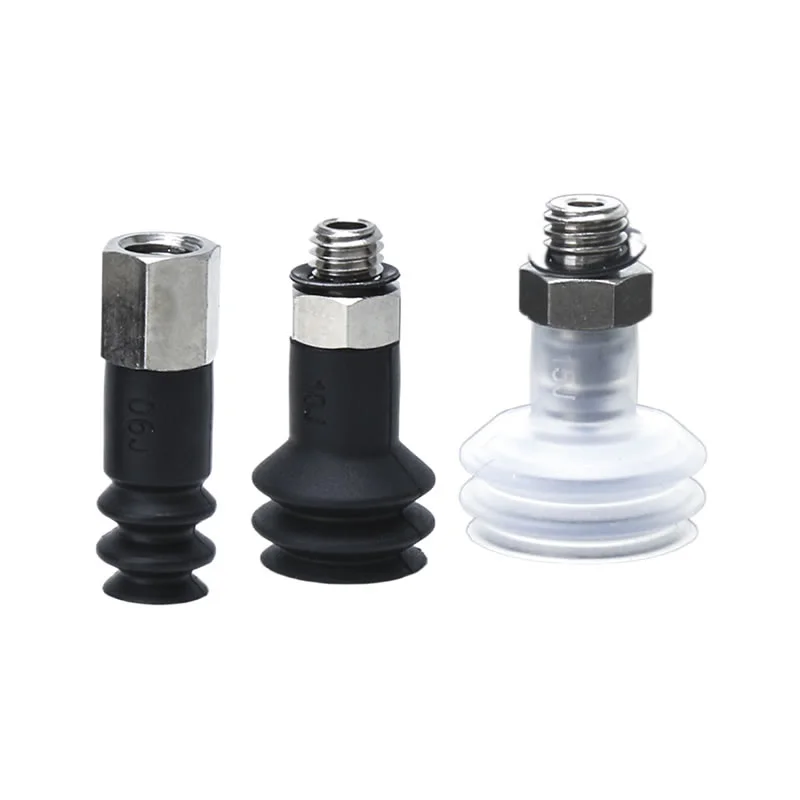

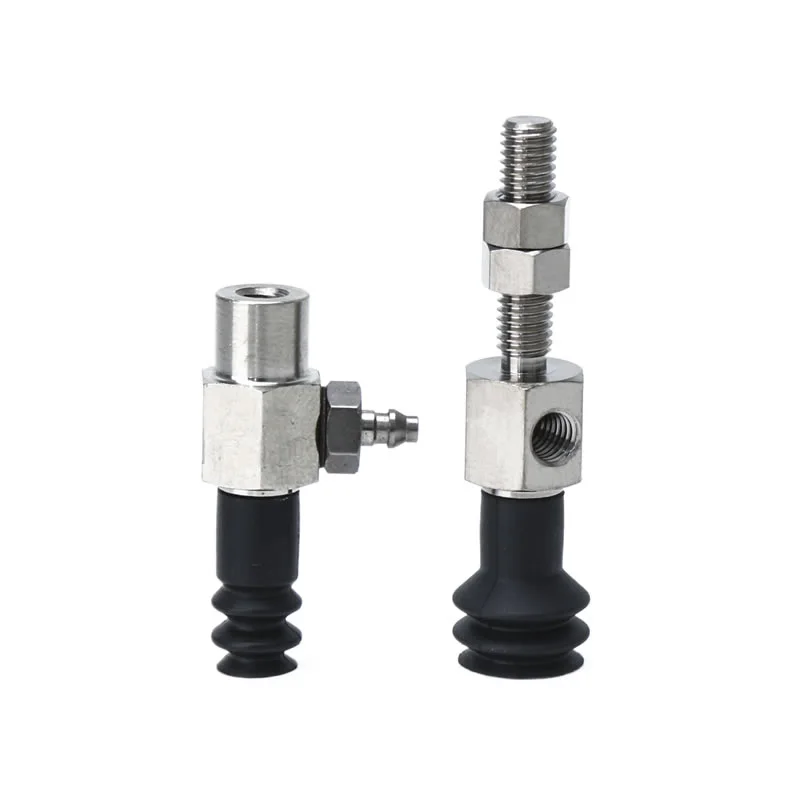

Ống thổi không có vòng khóa Cốc hút chân không ZP2-J
Bộ đệm ống thổi dòng ZP2
Dòng ZP2-T có ống thổi chân không chuyển đổi
Dòng ZP2-R có ống thổi chân không chuyển đổi
Dòng ZP2-Y có ống thổi chân không chuyển đổi
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Ống hút chân không không vòng khóa ZP2-J được thiết kế cho các ứng dụng tự động hóa nhỏ gọn, chính xác và có khả năng thích ứng. Chúng lý tưởng cho các bộ phận nhỏ, bộ phận không đều và dây chuyền sản xuất có không gian hạn chế.
Các tính năng chính của Cốc thổi ZP2-J không có vòng khóa
Tính linh hoạt cao
Thiết kế đàn accordion nhiều tầng (2,5 lớp hoặc 3,5 lớp) cho phép hấp thụ hành trình theo chiều dọc, bù đắp cho sự chênh lệch độ cao và sai lệch nhỏ.
Đảm bảo độ bám ổn định trên các bề mặt không bằng phẳng hoặc nghiêng.
Hỗ trợ các phôi có hình dạng tinh tế hoặc không đều mà không gây hư hỏng.
Không cần vòng khóa
Model 2,5 lớp không cần vòng khóa, giúp đơn giản hóa việc lắp đặt và giảm thời gian lắp ráp.
Có sẵn các đường kính φ6mm, φ10mm và φ15mm để phù hợp với các yêu cầu hút khác nhau.
Duy trì độ bám dính đáng tin cậy mặc dù không có phần cứng khóa.
Kiểu lắp
Được thiết kế để tích hợp trực tiếp hoặc theo mô-đun vào cánh tay robot và các trạm tự động.
Cấu trúc nhỏ gọn phù hợp với không gian chật hẹp trên dây chuyền sản xuất.
Hỗ trợ xử lý vật liệu hiệu quả trong các ngành điện tử, ép phun và gia công kim loại nhỏ.
Chất liệu đa dạng
Cốc hút chân không không vòng khóa ZP2-J được sản xuất bằng silicone, cao su hoặc polyurethane (PU) chất lượng cao, mang đến sự kết hợp giữa khả năng chống mài mòn và tính linh hoạt đặc biệt.
Tương thích với phòng sạch hoặc môi trường chống tĩnh điện cho sản xuất điện tử.
Đảm bảo độ bền lâu dài trong các chu kỳ thường xuyên, duy trì hiệu suất chân không ổn định.
Sự khác biệt giữa ZP2-J và ZP2-ZJ là gì?
ZP2-J
Kiểu:Ống thổi đa năng không có vòng khóa Cốc hút chân không ZP2-J
Vòng khóa:Không bắt buộc; Model 2,5 lớp không cần vòng khóa
Kích thước:2,5 lớp (φ6mm, φ10mm, φ15mm), 3,5 lớp (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Ứng dụng:Hoạt động tốt trên các bề mặt nghiêng hoặc không gian đệm hạn chế; lý tưởng cho các thiết bị điện tử nhỏ, các bộ phận đúc phun và các bộ phận kim loại nhỏ gọn
Tính linh hoạt:Khả năng hấp thụ hành trình dọc cao nhờ thiết kế đàn accordion
Gắn kết:Tích hợp nhỏ gọn, dễ dàng vào cánh tay robot và trạm tự động
ZP2-ZJ
Kiểu:Cốc hút chân không một tầng hoặc hai tầng có vòng khóa
Vòng khóa:Cần thiết để gắn an toàn
Kích thước:Đường kính thường lớn hơn ZP2-J; được thiết kế cho phôi nặng hơn hoặc lớn hơn
Ứng dụng:Thích hợp cho các vật thể lớn hơn, nặng hơn hoặc cứng hơn một chút; thường được sử dụng trong tự động hóa công nghiệp, nơi mà sự ổn định và gắn kết an toàn là rất quan trọng
Tính linh hoạt:Hấp thụ đột quỵ vừa phải; tập trung vào khả năng nắm giữ đáng tin cậy thay vì bù đắp theo chiều dọc cực độ
Gắn kết:Yêu cầu vòng khóa để gắn an toàn, tương thích với phần cứng lắp tiêu chuẩn

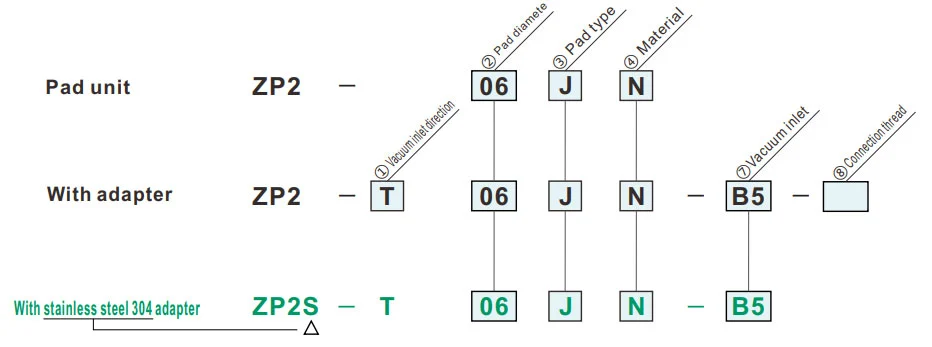

Cách đặt hàng
- Để sử dụng khi không có không gian cho bộ đệm (loại lò xo).
- Các chi tiết gia công có bề mặt hấp phụ nghiêng.
- Áp dụng cho bộ chuyển đổi dòng ZP.
| ①Hướng hút chân không | ⑦Đầu vào chân không | ⑧Chuỗi kết nối | ||
| T | Thẳng đứng |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | bên |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Đường kính đệm (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Loại đệm | |
| J | Ống thổi (2,5-Giai đoạn) |
| ⑦Đầu vào chân không | |||
| Chủ đề nam | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| Chủ đề nữ | B4 | M4x0.7 | |
| B5 | M5 x0.8 | ||
| Barb phù hợp | U4 | Đối với ống mềm ø4 | M-5AU-4 |
| N4 | Đối với ống nylon ø4 | M-5AN-4 | |
| U6 | Đối với ống mềm ø6 | M-5AU-6 | |
| N6 | Đối với ống nylon ø6 | M-5AN-6 | |
| Lắp một chạm | 04 | ø4 | |
| 06 | ø6 | ||
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
biểu tượng reen là mô hình tùy chỉnh.
| ⑧Chuỗi kết nối | ||
| Chủ đề nam | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| Chủ đề nữ | B4 | M4x0.7 |
| B5 | M5 x0.8 | |
Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
J
Ống thổi
| Người mẫu | øA | øB | øC | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model tham khảo: ZP2-06JN
Kích thước lắp bộ chuyển đổi
ZP2-T
Thẳng đứng
A5, A6
| Người mẫu | A | B | C | D | Thích nghi | |||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑦ chân không cửa vào |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model tham khảo: ZP2-TB10JGN-A5
ZP2-T
Thẳng đứng
B4, B5
| Người mẫu | A | B | Thích nghi | |||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑦ chân không cửa vào |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model tham khảo: ZP2-TB15JN-B5

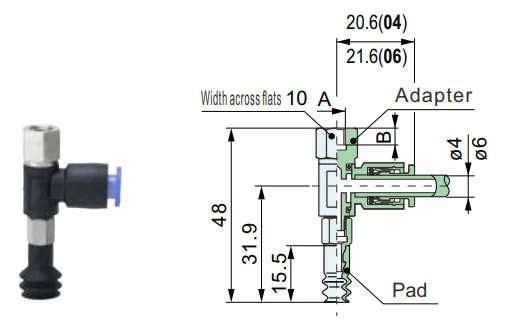

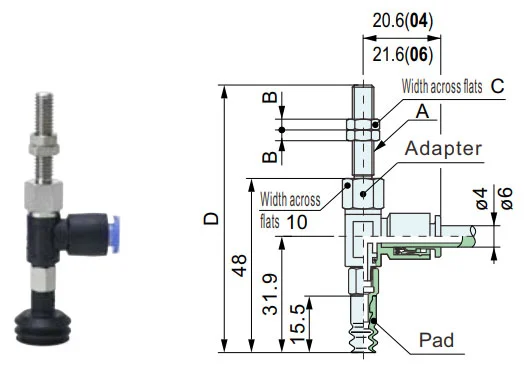

ZP2-R
bên
A5, A6
| Người mẫu | A | B | C | D | Thích nghi | ||||||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Model tham khảo: ZP2-R06JGN-04-A5 Adapter tham khảo: ZPR1-04-A5
ZP2-R
bên
B4, B5
| Người mẫu | A | B | Thích nghi | ||||||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model tham khảo: ZP2-RB10JN-06-B5 Adapter tham khảo: ZPR1-06-B5

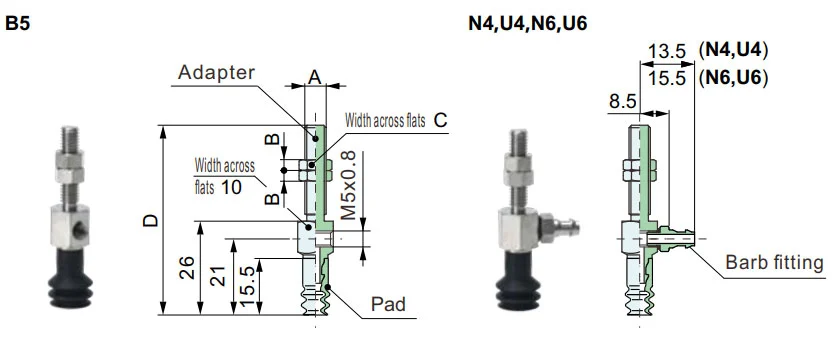

ZP2-Y
bên
A5, A6
| Người mẫu | A | B | C | D | Thích nghi | ||||||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Model tham khảo: ZP2-YB15JGN-U4-A6 Adapter tham khảo: ZPY1-U4-A6

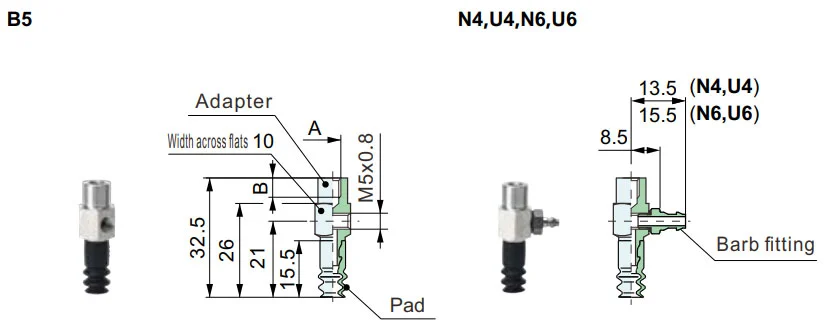

ZP2-Y
bên
B4, B5
| Người mẫu | A | B | Thích nghi | ||||||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
⑦ chân không cửa vào |
⑧ Sự liên quan chủ đề |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model tham khảo: ZP2-Y06JS-N4-B4 Adapter tham khảo: ZPY1-N4-B4
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
Tải xuống bản PDF
Cảnh báo + Thận trọng (Đọc trước khi sử dụng)
Tải xuống bản PDF
