Khi thiết bị tự động phải xử lý các bộ phận nhỏ trong không gian cực kỳ hạn chế,Cốc hút chân không loại ngắn ZP2-MUtừDấu phẩycung cấp giải pháp kẹp chân không nhỏ gọn và thiết thực. Với đường kính đệm từ φ2 đến φ15 mm, cấu trúc biên dạng thấp, nhiều lựa chọn vật liệu và cấu hình lắp linh hoạt, dòng ZP2-MU được thiết kế cho các ứng dụng xử lý chính xác trong đó các cốc hút thông thường có thể quá lớn hoặc khó định vị.
Cốc hút chân không loại ngắn ZP2-MU là miếng đệm chân không loại phẳng nhỏ gọn được phát triển cho các phôi nhỏ, nhẹ và chính xác. Cấu trúc tiết kiệm không gian khiến chúng đặc biệt phù hợp với các thiết bị tự động hóa được bố trí dày đặc, trong khi các tùy chọn vật liệu như NBR, cao su silicon, cao su urethane, FKM, NBR dẫn điện và cao su silicon dẫn điện cho phép các kỹ sư lựa chọn giải pháp theo điều kiện vận hành. Dòng sản phẩm này hỗ trợ các đường kính đệm φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 và φ15 mm, khiến nó phù hợp cho các ứng dụng điện tử, bán dẫn, lắp ráp chính xác, đóng gói và các ứng dụng xử lý tự động khác.
Mục lục
- Cốc hút chân không loại ngắn ZP2-MU là gì?
- Tại sao thiết kế nhỏ gọn lại quan trọng trong tự động hóa?
- Các tính năng chính của ZP2-MU là gì?
- Người mua nên xem xét những thông số kỹ thuật nào?
- Các vật liệu đệm khác nhau ảnh hưởng đến hiệu suất như thế nào?
- Có thể sử dụng cốc hút chân không ZP2-MU ở đâu?
- Các kỹ sư nên chọn mô hình phù hợp như thế nào?
- Chúng có thể mang lại lợi ích gì cho hệ thống tự động?
- Câu hỏi thường gặp về cốc hút chân không loại ngắn ZP2-MU
- Tại sao nên cân nhắc ZP2-MU cho Dự án tự động hóa tiếp theo của bạn?

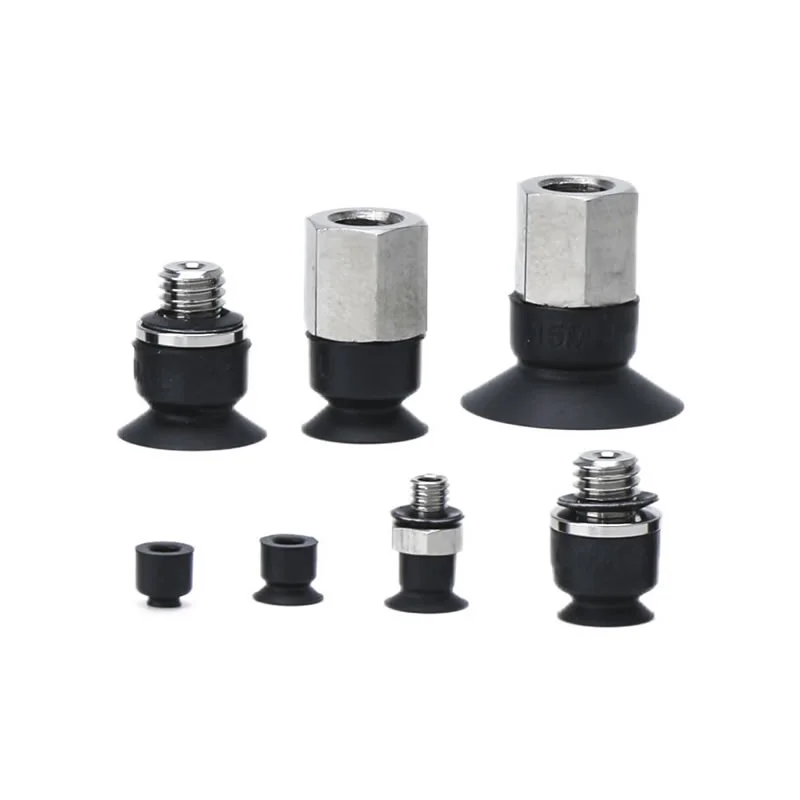

Cốc hút chân không loại ngắn ZP2-MU là gì?
Cốc hút chân không loại ngắn ZP2-MU là miếng đệm chân không loại phẳng thuộc dòng ZP2, được thiết kế đặc biệt cho các ứng dụng yêu cầu kích thước nhỏ gọn và khả năng hấp phụ đáng tin cậy. Theo thông số kỹ thuật của sản phẩm, đường kính đệm có sẵn nằm trong khoảng từ φ2 mm đến φ15 mm, cho phép cốc hút chứa được những phôi gia công rất nhỏ.
Cấu hình cấu hình thấp đặc biệt có giá trị khi chiều cao lắp đặt khả dụng bị hạn chế. Thay vì yêu cầu lắp ráp theo chiều dọc lớn, cấu trúc ngắn cho phép đặt miếng đệm chân không gần phôi hơn. Điều này có thể giúp các nhà thiết kế thiết bị tạo ra các dụng cụ kẹp nhỏ gọn hơn và cải thiện khả năng tiếp cận của các bộ phận nhỏ.
Bề mặt tiếp xúc phẳng còn hỗ trợ tiếp xúc gần với phôi phù hợp. Trong các hoạt động gắp và đặt chính xác, việc duy trì tiếp xúc ổn định là rất quan trọng vì chuyển động quá mức, biến dạng hoặc định vị không nhất quán có thể ảnh hưởng đến độ chính xác của quá trình lắp ráp phía sau.
Để biết thêm thông tin, người mua có thể xem lại Dấu phẩyTrang sản phẩm Cốc hút chân không loại ngắn ZP2-MUđể biết thông tin chi tiết về model và cấu hình đặt hàng.
Tại sao thiết kế nhỏ gọn lại quan trọng trong tự động hóa?
Các thiết bị tự động hóa hiện đại ngày càng trở nên nhỏ gọn. Robot, bộ truyền động tuyến tính, trạm lắp ráp và hệ thống xử lý chính xác thường cần thực hiện nhiều thao tác trong một phạm vi làm việc hạn chế. Trong những môi trường như vậy, kích thước của mọi bộ phận khí nén có thể ảnh hưởng đến thiết kế cơ khí tổng thể.
Cốc hút chân không ngắn có thể mang lại một số lợi ích thiết thực:
- Giảm chiều cao lắp đặt:Việc xây dựng cấu hình thấp phù hợp với không gian dọc bị hạn chế.
- Khả năng tiếp cận tốt hơn:Các miếng đệm nhỏ có thể tiếp cận các phôi nằm trong các bố cục thành phần dày đặc.
- Thiết kế kẹp nhỏ gọn:Nhiều điểm hút nhỏ có thể được tích hợp vào một khu vực hạn chế.
- Xử lý chính xác:Đường kính đệm nhỏ có thể phù hợp với bề mặt phôi nhỏ hiệu quả hơn.
- Tích hợp thiết bị linh hoạt:Cấu hình đầu vào và ren khác nhau giúp đơn giản hóa việc thiết kế hệ thống khí nén.
Những đặc điểm này làm cho miếng đệm chân không nhỏ gọn đặc biệt phù hợp với các nhà sản xuất đang phát triển thiết bị sản xuất tự động mật độ cao và tốc độ cao.
Các tính năng chính của ZP2-MU là gì?
Hiệu suất của cốc hút chân không không chỉ phụ thuộc vào đường kính của nó. Các kỹ sư cũng phải xem xét cấu hình, vật liệu, phương pháp kết nối, đặc điểm phôi và môi trường vận hành của nó.
1. Kích thước pad siêu nhỏ gọn
Các mẫu ZP2-MU có sẵn ở các kích thước φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 và φ15 mm. Sự lựa chọn rộng rãi này làm cho dòng sản phẩm này phù hợp với các bộ phận vi mô và các bộ phận nhẹ.
2. Cấu trúc tiếp xúc phẳng
Cấu hình MU sử dụng thiết kế pad phẳng. Cấu trúc này nhằm mục đích tiếp xúc ổn định với các phôi có hình dạng phù hợp và có thể giúp duy trì sự hấp phụ nhất quán trong các chu kỳ gắp và đặt lặp đi lặp lại.
3. Nhiều lựa chọn vật liệu
Người dùng có thể chọn các vật liệu cao su khác nhau tùy theo yêu cầu về nhiệt độ, tiếp xúc với hóa chất, độ mài mòn và tĩnh điện. Điều này làm cho dòng sản phẩm có khả năng thích ứng cao hơn so với tấm hút chân không bằng một chất liệu.
4. Nhiều cấu hình lắp đặt
Dòng sản phẩm này hỗ trợ các tùy chọn kết nối bao gồm ren ngoài A3 và cấu hình H5 hoặc B5 cho các kích cỡ pad khác nhau. Bố trí đầu vào chân không thẳng đứng cũng có sẵn thông qua cấu hình ZP2-T.
5. Tùy chọn dẫn điện cho các ứng dụng nhạy cảm
Có thể lựa chọn các tùy chọn NBR dẫn điện và cao su silicon dẫn điện khi việc kiểm soát tĩnh điện là quan trọng. Điều này đặc biệt liên quan đến môi trường sản xuất điện tử và chất bán dẫn.
Người mua nên xem xét những thông số kỹ thuật nào?
Việc chọn cốc hút chân không nên bắt đầu với cấu hình máy và phôi thực tế thay vì chỉ chọn kiểu máy nhỏ nhất hiện có. Các thông số kỹ thuật sau đây rất quan trọng khi đánh giá ZP2-MU cho một dự án tự động hóa.
| Đặc điểm kỹ thuật | Tùy chọn / Thông tin có sẵn | Tại sao nó quan trọng |
|---|---|---|
| Loại đệm | MU Loại phẳng | Hỗ trợ tiếp xúc nhỏ gọn và ổn định với các bề mặt phù hợp |
| Đường kính đệm | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Cho phép khớp miếng đệm với kích thước phôi nhỏ |
| Vật liệu | NBR, Silicone, Urethane, FKM, NBR dẫn điện, Silicone dẫn điện | Cho phép thích ứng với các yêu cầu về nhiệt độ, hóa chất, độ mài mòn và kiểm soát tĩnh điện |
| Sự liên quan | A3, H5, B5 tùy mẫu | Hỗ trợ tích hợp với các bố cục khí nén khác nhau |
| Kết cấu | Cấu hình ngắn / thấp | Hữu ích khi chiều cao lắp đặt bị hạn chế |
| Phôi điển hình | Các thành phần nhỏ và nhẹ | Thích hợp cho các hoạt động gắp và đặt chính xác |
Các vật liệu đệm khác nhau ảnh hưởng đến hiệu suất như thế nào?
Lựa chọn vật liệu là một trong những quyết định quan trọng nhất khi chỉ định miếng đệm chân không. Các vật liệu khác nhau thể hiện mức độ chịu nhiệt độ, kháng hóa chất, chống mài mòn và phù hợp khác nhau với các môi trường công nghiệp đặc biệt.
| Vật liệu | Phạm vi nhiệt độ điển hình | Ứng dụng phù hợp |
|---|---|---|
| NBR | 0°C đến 120°C | Công trình công nghiệp tổng hợp, tấm kim loại, ván lạng và tôn |
| Cao su silicon | -30°C đến 200°C | Xử lý chất bán dẫn, phôi mỏng và thiết bị liên quan đến thực phẩm |
| Cao su Urethane | 0°C đến 60°C | Xử lý chung tôn, tấm sắt và veneer |
| FKM | 0°C đến 250°C | Các ứng dụng liên quan đến hóa chất và môi trường nhiệt độ đòi hỏi khắt khe |
| NBR dẫn điện | 0°C đến 100°C | Các ứng dụng bán dẫn yêu cầu điều khiển tĩnh điện |
| Silicon dẫn điện | -10°C đến 200°C | Các ứng dụng bán dẫn và điện tử có liên quan đến tĩnh điện |
Việc lựa chọn vật liệu thực tế phải luôn dựa trên môi trường vận hành hoàn chỉnh, bao gồm bề mặt phôi, nhiệt độ, hóa chất, điều kiện chân không và tuổi thọ cần thiết.
Có thể sử dụng cốc hút chân không ZP2-MU ở đâu?
Kích thước nhỏ và tính linh hoạt của vật liệu của ZP2-MU khiến dòng sản phẩm này đặc biệt phù hợp với tự động hóa độ chính xác.
Sản xuất điện tử và chất bán dẫn
Các linh kiện điện tử nhỏ cần được xử lý cẩn thận vì lực cơ học quá mức hoặc phóng tĩnh điện có thể làm hỏng các sản phẩm nhạy cảm. Do đó, các tùy chọn silicon dẫn điện và NBR dẫn điện có thể được xem xét cho các ứng dụng trong đó điều khiển tĩnh là một phần của thiết kế thiết bị.
Lắp ráp chính xác
Hệ thống lắp ráp tự động thường thao tác các bộ phận bằng nhựa, kim loại hoặc điện tử nhỏ. Cốc hút nhỏ gọn có thể giúp dụng cụ cuối cánh tay tiếp cận phôi mà không ảnh hưởng đến các bộ phận lân cận.
Tự động hóa bao bì
Các thành phần đóng gói nhẹ và các sản phẩm nhỏ có thể được vận chuyển bằng công nghệ kẹp chân không. Nhiều giác hút nhỏ cũng có thể được bố trí để tạo kiểu cầm nắm tùy chỉnh.
Xử lý thành phần vi mô
Khi phôi chỉ có kích thước vài mm, miếng hút lớn có thể không cung cấp diện tích tiếp xúc hiệu quả. Phạm vi φ2–φ15 mm của ZP2-MU cung cấp nhiều tùy chọn hơn để khớp điểm kẹp với bộ phận.
Các kỹ sư nên chọn mô hình phù hợp như thế nào?
Một quy trình lựa chọn có hệ thống có thể giảm bớt các vấn đề tích hợp và cải thiện độ tin cậy của việc kẹp chân không.
- Đo diện tích tiếp xúc có sẵn.Chọn đường kính miếng đệm vừa khít với bề mặt kẹp dự định.
- Kiểm tra không gian cài đặt.Xác nhận rằng cấu trúc kiểu ngắn và cấu hình kết nối đã chọn phù hợp với kẹp.
- Đánh giá vật liệu phôi.Kết cấu bề mặt, độ cứng, độ xốp và độ sạch có thể ảnh hưởng đến hiệu suất chân không.
- Chọn chất liệu cao su phù hợp.Xem xét nhiệt độ, hóa chất, mài mòn và tĩnh điện.
- Xác nhận kết nối chân không.Ghép cấu hình bộ chuyển đổi A3, H5, B5 hoặc bộ chuyển đổi hiện hành với hệ thống khí nén.
- Kiểm tra lắp ráp hoàn chỉnh.Xác minh độ ổn định hấp phụ, thời gian chu kỳ, độ chính xác định vị và trạng thái giải phóng trong điều kiện vận hành thực tế.
Cách tiếp cận này đặc biệt hữu ích cho người mua đang tìm kiếm nhà sản xuất hoặc nhà cung cấp Trung Quốc có khả năng hỗ trợ các yêu cầu về linh kiện khí nén tùy chỉnh.
Chúng có thể mang lại lợi ích gì cho hệ thống tự động?
Đối với những người chế tạo máy, giá trị của một tấm hút chân không nhỏ gọn không chỉ đơn giản là kích thước nhỏ của nó. Ưu điểm thực sự của nó đến từ sự nhỏ gọn đó góp phần vào hệ thống tự động hóa tổng thể như thế nào.
- Hiệu quả không gian:Thời gian xây dựng ngắn giúp các kỹ sư làm việc trong khu vực lắp đặt hạn chế.
- Khả năng tương thích thành phần:Nhiều kích thước pad phù hợp với các phôi nhỏ khác nhau.
- Tính linh hoạt của vật liệu:Một số lựa chọn cao su hỗ trợ các môi trường công nghiệp khác nhau.
- Xử lý theo định hướng chính xác:Bề mặt tiếp xúc nhỏ có thể phù hợp hơn với các thành phần vi mô.
- Tùy chọn điều khiển tĩnh:Vật liệu dẫn điện có sẵn cho các ứng dụng điện tử và bán dẫn.
- Tích hợp linh hoạt:Cấu hình đầu vào và ren khác nhau có thể đơn giản hóa việc thiết kế thiết bị.
- Tính nhất quán của sản xuất số lượng lớn:Đối với các hệ thống tự động sử dụng nhiều giác hút, tính nhất quán về kích thước là rất quan trọng để đảm bảo hiệu suất kẹp có thể lặp lại.
Câu hỏi thường gặp về cốc hút chân không loại ngắn ZP2-MU
MU có ý nghĩa gì trong dòng ZP2?
MU xác định cấu hình loại ngắn, phẳng trong dòng ZP2. Nó được thiết kế để lắp đặt nhỏ gọn và xử lý chính xác các phôi nhỏ và nhẹ.
ZP2-MU có những kích thước nào?
Các đường kính đệm có sẵn bao gồm φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 và φ15 mm. Nên chọn kích thước phù hợp theo kích thước phôi và diện tích tiếp xúc có thể sử dụng.
Vật liệu nào phù hợp cho ứng dụng bán dẫn?
Cao su silicon được liệt kê cho các ứng dụng liên quan đến chất bán dẫn, trong khi NBR dẫn điện và cao su silicon dẫn điện có sẵn khi cần điều khiển tĩnh điện. Lựa chọn cuối cùng nên xem xét môi trường quy trình cụ thể.
ZP2-MU có thể được sử dụng trong không gian lắp đặt hạn chế không?
Đúng. Cấu trúc ngắn và cấu hình thấp của nó được dành riêng cho các ứng dụng có chiều cao lắp đặt bị hạn chế.
Cốc hút có thể được tùy chỉnh?
Các cấu hình đã chọn có thể được tùy chỉnh. Người mua nên cung cấp thông tin về phôi, đường kính đệm cần thiết, vật liệu, cấu hình lắp đặt, hướng hút chân không và môi trường vận hành để có thể đánh giá cấu hình phù hợp.
Tại sao nên cân nhắc ZP2-MU cho Dự án tự động hóa tiếp theo của bạn?
Cốc hút chân không loại ngắn ZP2-MU kết hợp cấu trúc nhỏ gọn, đường kính miếng đệm nhỏ, lựa chọn vật liệu linh hoạt và nhiều tùy chọn lắp đặt thành một giải pháp thiết thực để xử lý chân không chính xác. Từ sản xuất chất bán dẫn và điện tử đến tự động hóa lắp ráp và đóng gói chính xác, dòng sản phẩm này có thể giúp các nhà thiết kế máy giải quyết những thách thức về phôi nhỏ và không gian lắp đặt hạn chế.
Nếu bạn đang tìm nguồn cung cấp cốc hút chân không nhỏ gọn cho thiết bị tự động, đánh giá các vật liệu đệm khác nhau hoặc phát triển giải pháp kẹp khí nén tùy chỉnh,Dấu phẩycó thể giúp bạn xác định cấu hình ZP2-MU phù hợp theo yêu cầu ứng dụng của bạn. Để lựa chọn mô hình, mua số lượng lớn, giải pháp tùy chỉnh hoặc câu hỏi kỹ thuật,liên hệ với chúng tôiđể thảo luận về dự án của bạn và tìm giải pháp cốc hút chân không phù hợp cho hệ thống tự động hóa của bạn.
