Hút chân không là giải pháp cốt lõi để "gắp linh hoạt" trong tự động hóa công nghiệp với bốn ưu điểm cốt lõi: khả năng kẹp không gây hư hại, khả năng thích ứng với các phôi gia công đa vật liệu/không đều, sạch sẽ và bảo vệ môi trường cũng như vận hành linh hoạt. Nó có thể được điều chỉnh để phù hợp với các đặc tính công nghiệp khác nhau của phôi (mỏng/dày, chính xác/thô, vệ sinh/tiêu chuẩn).
Cốc hút chân không loại ngắn ZP2-EU
Là nhà sản xuất hàng đầu tại Trung Quốc, nhà máy của chúng tôi cung cấp Cốc hút chân không loại ngắn ZP2-EU tùy chỉnh (đường kính ø2–15 mm). Với kiểu dáng phẳng, siêu mỏng, dòng sản phẩm này được thiết kế đặc biệt để sử dụng trong không gian hạn chế. Bằng cách sử dụng vật liệu silicon chống tĩnh điện chất lượng cao, Commaelec mang đến giải pháp chuyên nghiệp đảm bảo hiệu suất hút ổn định, không nhăn. Chúng tôi duy trì sẵn một kho thông số kỹ thuật ren A5/H5 và các phụ kiện bằng thép không gỉ, khiến dòng sản phẩm này trở thành lựa chọn lý tưởng cho các ứng dụng trong dây chuyền sản xuất điện tử và sản xuất pin lithium-ion.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm
Cốc hút chân không loại ngắn ZP2-EU
Bộ đệm chân không loại ngắn dòng ZP2
Dòng ZP2-T có bộ chuyển đổi Tấm hút chân không loại ngắn
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên

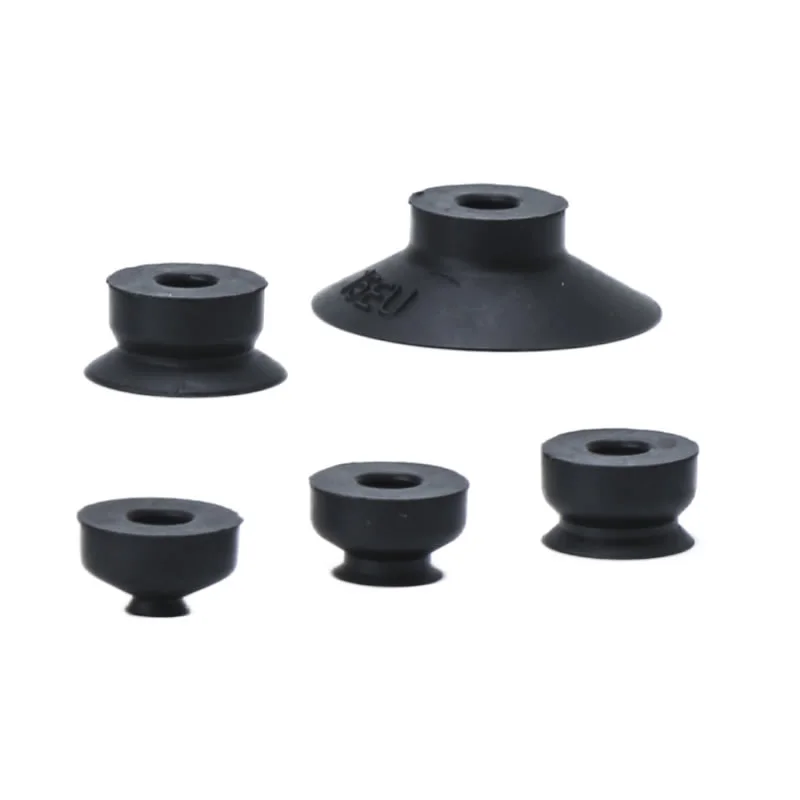

Cốc hút chân không loại ngắn ZP2-EU được sản xuất bởi Công ty TNHH Điện lực Dấu phẩy Chiết Giang; chúng tôi là một trong những nhà sản xuất và nhà cung cấp hàng đầu tại Trung Quốc. Cốc hút phẳng cấu hình thấp ZP2 EU có đặc điểm thể tích nhỏ và khả năng hấp phụ ổn định.
Tính năng sản phẩm:Cốc hút nhỏ gọn này có thiết kế nhỏ gọn, tiết kiệm không gian, lý tưởng cho những không gian chật hẹp. Bề mặt phẳng của nó đảm bảo vừa khít với bề mặt phôi, mang lại độ bám dính ổn định đồng thời ngăn ngừa biến dạng một cách hiệu quả trong quá trình vận hành, khiến nó trở nên hoàn hảo để xử lý chính xác. Một số mẫu chọn lọc có khả năng chống tĩnh điện, đáp ứng yêu cầu vận hành của các môi trường nhạy cảm như ngành điện tử.
Thông số kỹ thuật:Cốc hút chân không loại ngắn ZP2-EU có nhiều đường kính khác nhau, bao gồm φ2, φ4, φ6, φ8 và φ15.
Vật liệu cốc hút:Các vật liệu thường được sử dụng bao gồm cao su nitrile (NNBR), silicone nhập khẩu và cao su silicon chống tĩnh điện, với mỗi vật liệu được điều chỉnh cho phù hợp với môi trường làm việc cụ thể và yêu cầu bộ phận.
Tùy chọn kết nối:Có nhiều loại khác nhau bao gồm ren ngoài (A5) và ren ngoài (H5).
Câu hỏi thường gặp
Các kích thước có sẵn là gì?
Cốc hút chân không loại ngắn ZP2-EU thường có các đường kính tiêu chuẩn như φ40, φ50, φ63, φ80, φ100 và φ125.
Kích thước nhỏ hơn: thích hợp cho các thiết bị nhỏ gọn và các bộ phận nhẹ
Kích thước lớn hơn: cung cấp lực hút mạnh hơn cho phôi lớn hơn
Nhà máy Comma duy trì nguồn hàng ổn định và cũng hỗ trợ các kích thước tùy chỉnh dựa trên yêu cầu của dự án.
"Loại ngắn" là gì?
"Loại ngắn" dùng để chỉ cấu trúc nhỏ gọn, cấu hình thấp:
Giảm chiều cao tổng thể cho việc lắp đặt có không gian hạn chế
Phản ứng nhanh hơn trong hệ thống gắp và đặt tốc độ cao
Độ ổn định tốt hơn khi được gắn trong các thiết lập robot hoặc tự động chặt chẽ
Thiết kế này đặc biệt hữu ích khi không gian lắp đặt bị hạn chế nhưng hiệu suất không thể bị ảnh hưởng.
Sự khác biệt giữa EU và các loại ZP2 khác là gì?
ZP2-EU (Loại ngắn): nhỏ gọn hơn, được tối ưu hóa cho thiết bị kiểu Châu Âu và bố trí tiết kiệm không gian
Tiêu chuẩn ZP2: mục đích chung hơn, với cấu hình cấu trúc rộng hơn
Loại EU thường tập trung vào sự nhỏ gọn, giao diện chuẩn hóa và tích hợp nhanh chóng
Dấu phẩy đảm bảo khả năng tương thích và chất lượng nhất quán trên các cấu hình khác nhau để đáp ứng nhu cầu đa dạng của thị trường.
Chúng được gắn như thế nào?
Cốc hút chân không loại ngắn ZP2-EU hỗ trợ các tùy chọn lắp đặt linh hoạt:
Kết nối ren bên trong hoặc bên ngoài
Tương thích với bộ điều hợp và khung đệm
Tùy chọn cổng chân không dọc hoặc ngang
Tại sao chọn dấu phẩy?
Khả năng R & D mạnh mẽ:Đội ngũ chuyên nghiệp hỗ trợ các giải pháp tùy chỉnh cho các nhu cầu tự động hóa khác nhau
Cung cấp một cửa:Phạm vi sản phẩm rộng giúp đơn giản hóa việc mua sắm và tích hợp hệ thống
Tùy chỉnh linh hoạt:Kích thước, vật liệu và cấu trúc của Cốc hút chân không loại ngắn ZP2-EU đều có thể được tùy chỉnh theo yêu cầu cụ thể của bạn.
Phản hồi nhanh:Hỗ trợ kỹ thuật nhanh chóng và giao hàng từ một nơi đáng tin cậy

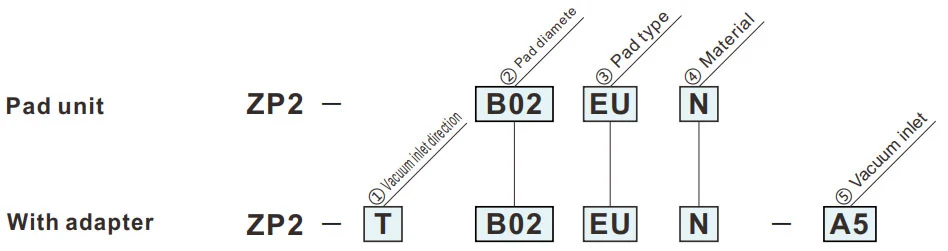

Cách đặt hàng
- Tiết kiệm không gian theo hướng chiều cao.
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| ③Loại đệm | |
| EU | Loại phẳng |
| ②Đường kính đệm (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑤Đầu vào chân không | |
| A5 | M5x0.8 (Hình lục giác OD) |
| H5 | M5x0.8 (Đầu ổ cắm lục giác) |
Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
EU
Loại phẳng
| Người mẫu | øA | øB | øC | D | Y | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Model tham khảo: ZP2-B02EUS
Kích thước lắp bộ chuyển đổi
ZP2-T
Thẳng đứng
A5
| Người mẫu | øA | øB | øC | D | E | Y | Bộ chuyển đổi | |||||
|
① chân không hướng đầu vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model tham khảo: ZP2-TB06EUGS-A5
ZP2-T
Thẳng đứng
H5
| Người mẫu | øA | øB | øC | D | E | Y | Bộ chuyển đổi | |||||
|
① chân không hướng vào |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Model tham khảo: ZP2-TB06EUGS-H5
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
Tải xuống bản PDF
Cảnh báo + Thận trọng (Đọc trước khi sử dụng)
Tải xuống bản PDF
