Cốc hút chân không Cube ZP2
Commaelec là nhà máy hàng đầu cung cấp Cốc hút chân không hình khối ZP2 chất lượng cao. Lắp đặt linh hoạt, nhiều kích cỡ khác nhau. Cốc hút có thể đi kèm với bộ chuyển đổi hoặc giá đỡ đệm. Hướng của đầu vào chân không rất linh hoạt, bao gồm cả hướng dọc và hướng ngang. Ngoài ra còn có các phụ kiện hoàn toàn bằng thép không gỉ phù hợp cho ngành công nghiệp pin lithium.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm
Cốc hút chân không Cube ZP2
Bộ đệm chân không hình khối ZP2 Series
Dòng ZP2-T có miếng đệm chân không Adaptor Cube
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên

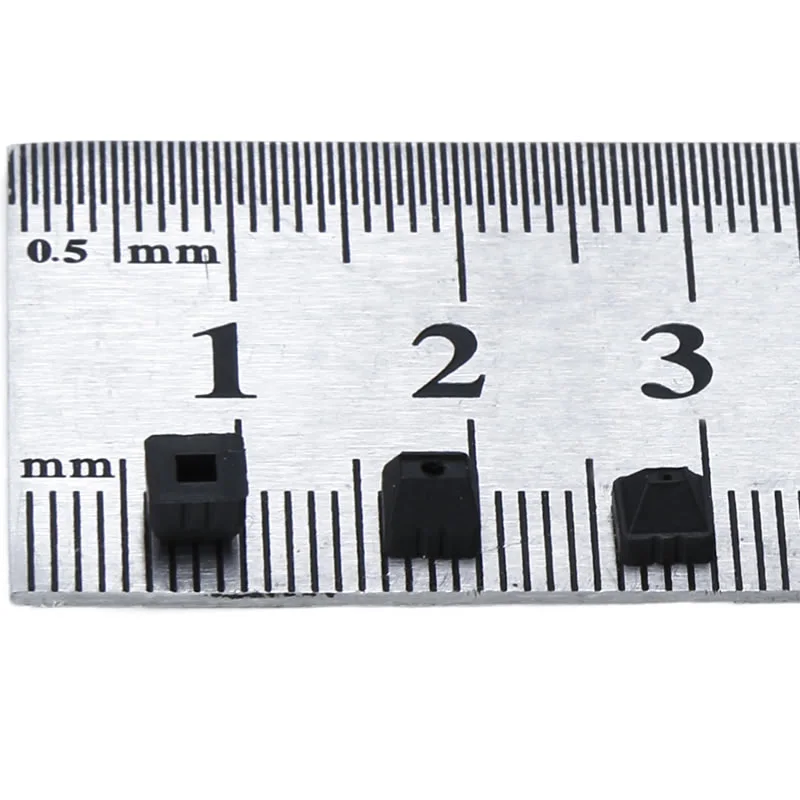

Cốc hút chân không Cube ZP2 là cốc hút chân không hình vuông siêu nhỏ được thiết kế cho các phôi gia công siêu nhỏ và hình vuông/hình chữ nhật. Với kích thước siêu nhỏ gọn và khả năng kẹp chính xác, chúng rất lý tưởng để xử lý các bộ phận tinh vi trong dây chuyền sản xuất tự động chính xác. Là thành phần cốt lõi của vi điện tử và phần cứng chính xác, những chiếc cốc này cực kỳ nhẹ, giúp giảm tải một cách hiệu quả cho các bộ phận tác động cuối của robot. Chúng đặc biệt thích hợp để xử lý các phôi nhỏ ở tốc độ cao, tần suất cao.
Các kịch bản ứng dụng điển hình:
1. Sản xuất điện tử, bao gồm lắp ráp chip, điện trở / tụ điện siêu nhỏ và xử lý các linh kiện hàn vi mô PCB.
2. Phần cứng chính xác:tự động tải và xử lý các bộ phận siêu nhỏ gọn bao gồm vít siêu nhỏ, tấm lò xo kim loại vuông và vòng bi thu nhỏ.
3.Thiết bị quang học:Dễ dàng lấy và định vị các thấu kính siêu nhỏ và tấm kính quang học vuông, chất liệu silicon có thể tránh để lại dấu ấn.
Các khía cạnh chính của cốc hút chân không Cube ZP2
Giống Pad
Loại phẳng:Lý tưởng cho các bề mặt nhẵn, cứng với lực hút ổn định
Bằng phẳng với xương sườn:Cung cấp thêm khả năng bịt kín trên các bề mặt có kết cấu nhẹ
Loại ống thổi:Thích ứng với các bề mặt không bằng phẳng và giảm tác động khi tiếp xúc
Nhiều loại pad cho phép lựa chọn linh hoạt cho các nhu cầu tự động hóa công nghiệp khác nhau
Nguyên vật liệu
NBR:Tiết kiệm chi phí, chống mài mòn để xử lý chung
Silicon:Chịu nhiệt độ cao và nhẹ nhàng trên các bề mặt mỏng manh
Polyurethane (PU):Bền bỉ cho hoạt động chu kỳ cao
FKM / EPR:Kháng hóa chất cho môi trường chuyên dụng
Các tùy chọn vật liệu tùy chỉnh có sẵn từ Commaelec để phù hợp với yêu cầu phôi cụ thể
Câu hỏi thường gặp
Sự khác biệt giữa ZP và ZP2 là gì?
Dòng ZP: Cốc hút tiêu chuẩn cho các ứng dụng thông thường có cấu trúc đơn giản hơn
Dòng ZP2: Thiết kế khớp cầu có độ cứng cao cho phép khả năng thích ứng tốt hơn với các bề mặt không bằng phẳng hoặc nghiêng
ZP2 cung cấp độ ổn định cao hơn, xử lý tải nặng hơn và nhiều tùy chọn vật liệu hơn so với ZP
Các loại miếng đệm ZP2 phổ biến là gì?
Loại phẳng, phẳng có gân và loại ống thổi
Mỗi loại được tối ưu hóa cho điều kiện bề mặt, kích thước phôi và yêu cầu xử lý
Commaelec cung cấp nhiều kích cỡ và cấu hình để đảm bảo ứng dụng chính xác
Cốc ZP2 có đi kèm bộ chuyển đổi không?

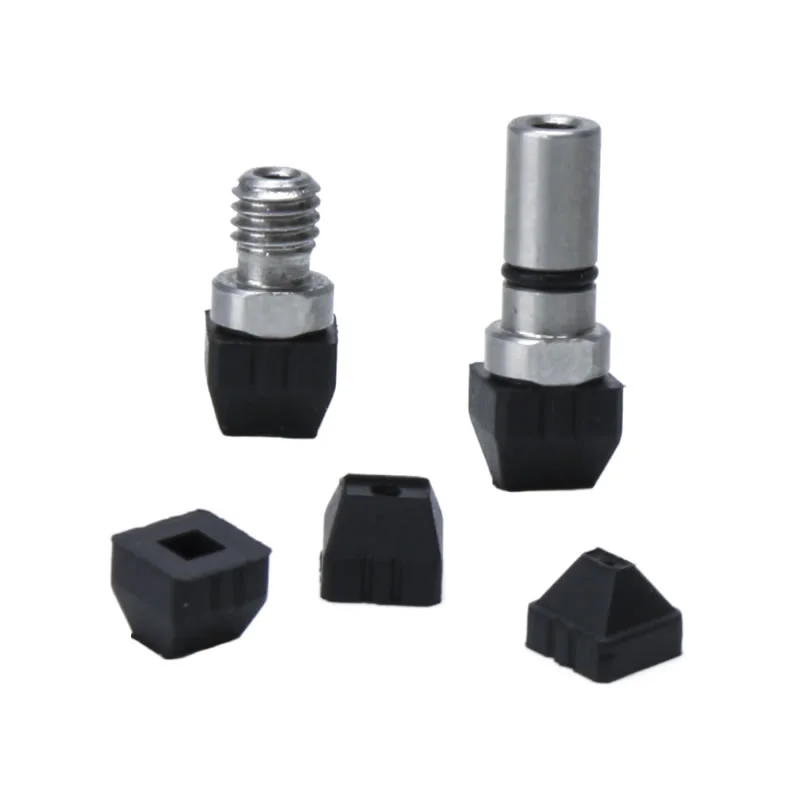

Có, Cốc hút chân không Cube ZP2 có thể được sử dụng với bộ điều hợp hoặc giá đỡ đệm
Hỗ trợ cả kết nối đầu vào chân không dọc và ngang
Tạo điều kiện tích hợp linh hoạt vào các hệ thống tự động và cánh tay robot

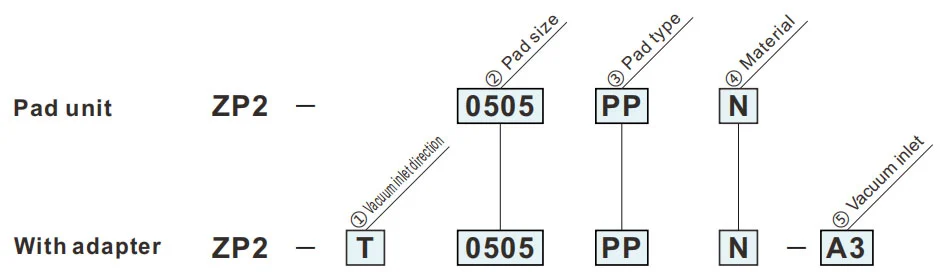

Cách đặt hàng
- Miếng hút siêu nhỏ hình vuông.
- 5 loại 0,5 x 0,5 đến 2 x 2,8
- Đối với các phôi nhỏ như chip bán dẫn.
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| ②Kích thước đệm | |
| 0505 | 0,5 x 0,5mm |
| 0513 | 0,5 x 1,3mm |
| 0816 | 0,8 x 1,6mm |
| 1328 | 1,3 x 2,8mm |
| 2028 | 2.0x2.8mm |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑤Đầu vào chân không | |
| 03 | ø3thẳng |
| A3 | M3x0.5(Nam) |
| ③Loại đệm | |
| PP | Loại khối |
Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
PP
Loại khối

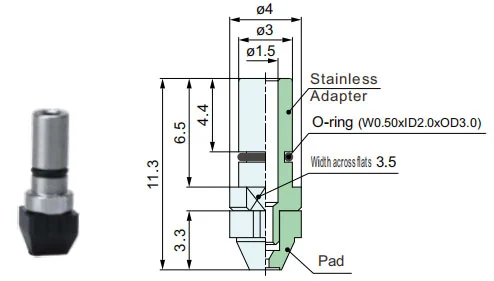

Kích thước lắp bộ chuyển đổi
| Người mẫu | A | B | C | D | øE | |||
|
② đệm Kích cỡ |
③ đệm kiểu |
④ đệm Vật liệu |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Model tham khảo: ZP2-0505PPN
ZP2-T
Thẳng đứng
03
| Người mẫu | Bộ chuyển đổi | |||||
|
① chân không cửa vào phương hướng |
② đệm Kích cỡ |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Thẳng đứng
A3
| Người mẫu | Bộ chuyển đổi | |||||
|
① chân không cửa vào phương hướng |
② đệm Kích cỡ |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ chân không cửa vào |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
