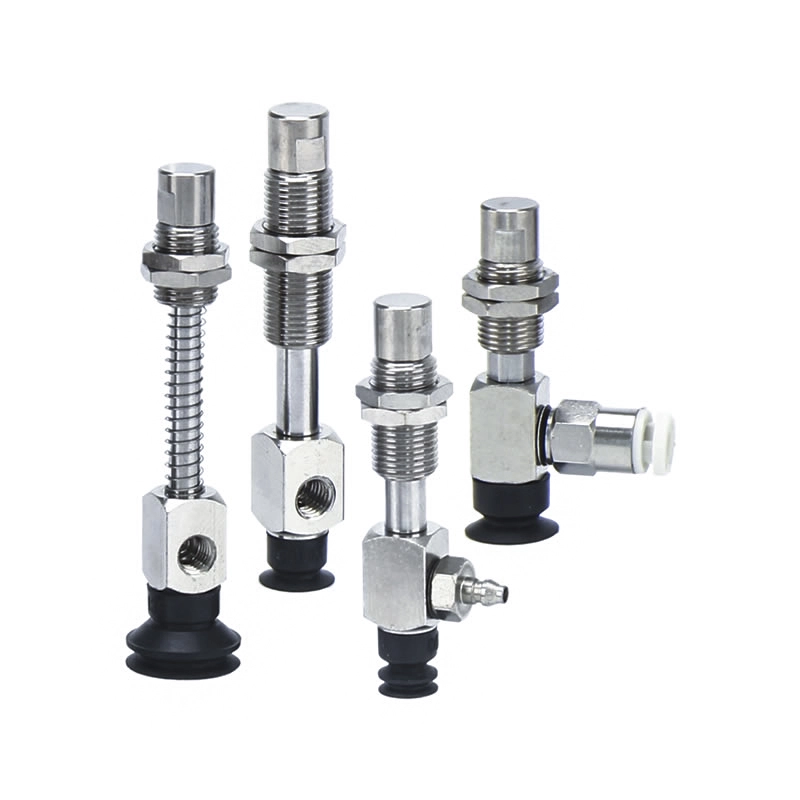

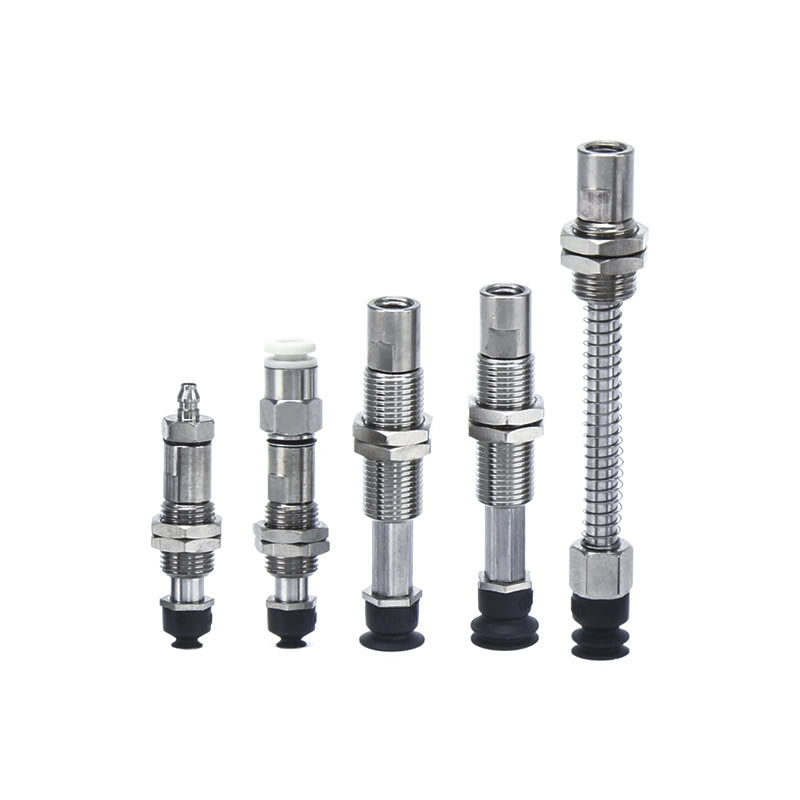

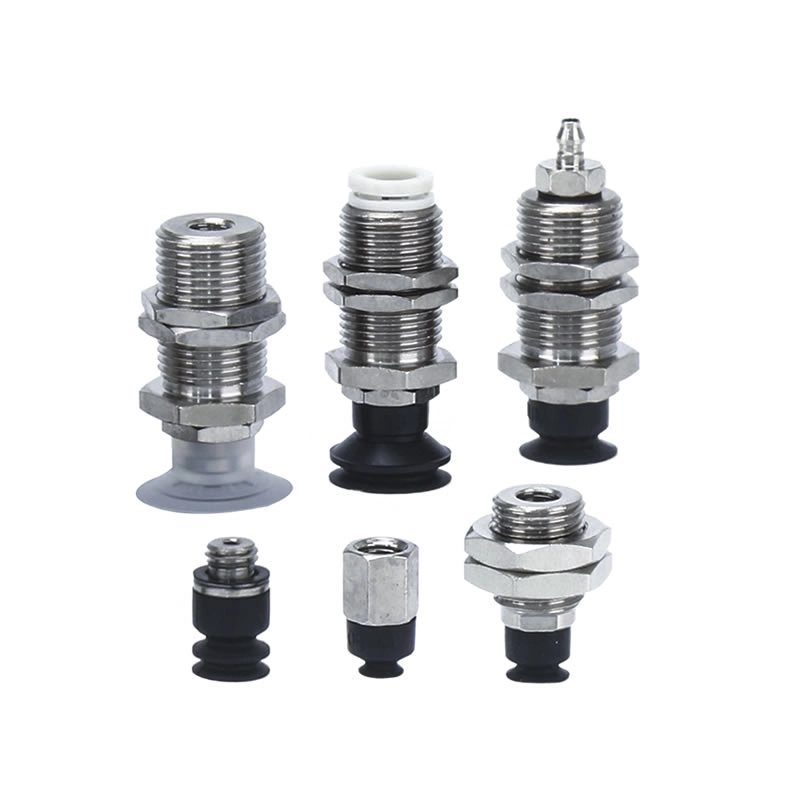

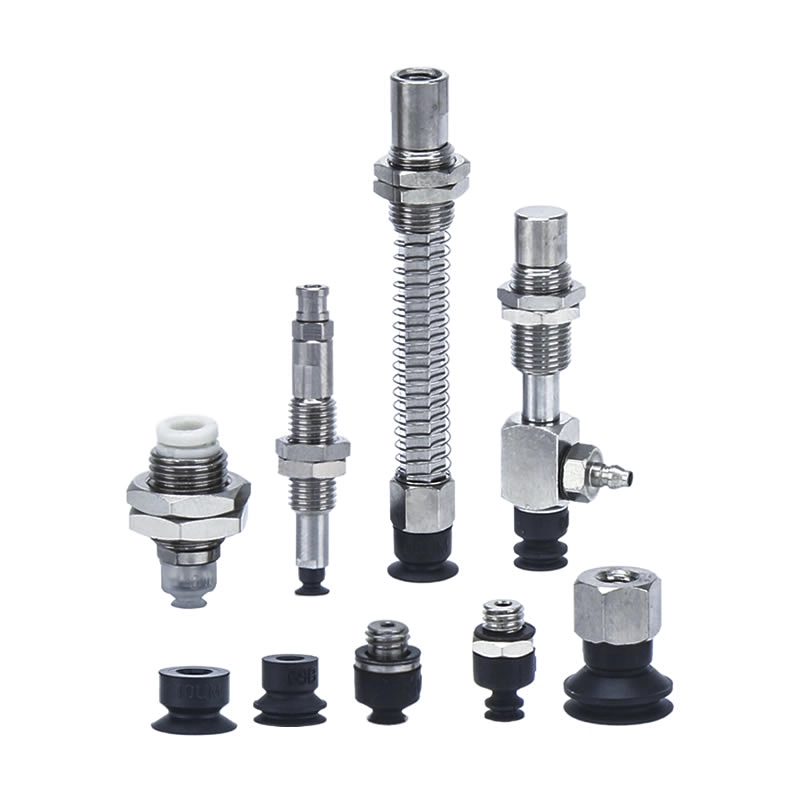

Cốc hút chân không nhỏ gọn ZP3
Bộ đệm chân không nhỏ gọn dòng ZP3
Dòng ZP3-T có bộ chuyển đổi miếng đệm chân không nhỏ gọn
Dòng ZP3-T có đệm chân không nhỏ gọn
Dòng ZP3-Y có bộ chuyển đổi miếng đệm chân không nhỏ gọn
Dòng ZP3-Y có đệm chân không nhỏ gọn
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Cốc hút chân không nhỏ gọn ZP3 được thiết kế đặc biệt cho ngành công nghiệp điện tử, mang lại khả năng kẹp chính xác, đáng tin cậy cho các bộ phận nhỏ hoặc mỏng manh. Với đường kính từ 1,5mm đến 16mm, chúng tích hợp hoàn hảo vào các hệ thống robot và sản xuất tự động.
Câu hỏi thường gặp
Ứng dụng điển hình là gì?

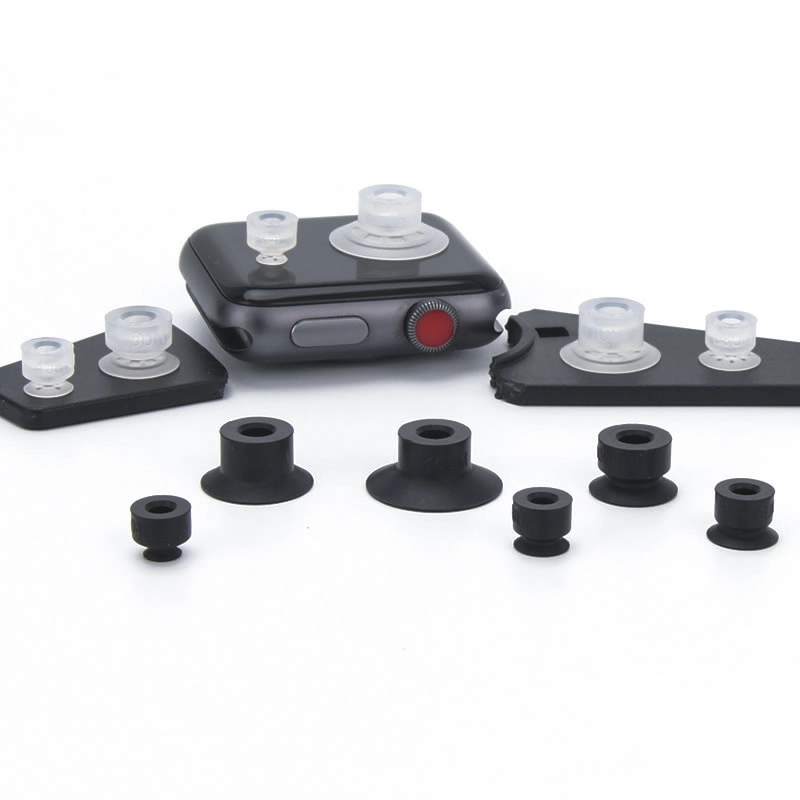

Xử lý các linh kiện điện tử nhỏ và bảng mạch.
Vận chuyển các bộ phận kim loại chính xác và pin lithium.
Tích hợp trong dây chuyền lắp ráp robot để thực hiện các hoạt động gắp và đặt lặp lại nhanh chóng.
Dòng ZP3P là gì?
Một biến thể hiệu suất cao của ZP3 được thiết kế để tự động hóa chu trình cao.
Cung cấp nhiều tùy chọn kích cỡ, hình dạng và vật liệu, đáp ứng nhu cầu kẹp đa dạng trong công nghiệp.
Sự khác biệt giữa ZP3 và ZP3-T là gì?
ZP3:Cốc chân không nhỏ gọn tiêu chuẩn để xử lý chính xác.
ZP3-T:Được tăng cường cho môi trường nhiệt độ cao hoặc nhạy cảm về mặt hóa học, sử dụng vật liệu chuyên dụng.
Tính năng thiết kế chính
Kích thước nhỏ gọn cho không gian lắp đặt chật hẹp.
Hướng hút chân không linh hoạt (dọc và ngang).
Bộ điều hợp tùy chọn, khung đệm và các phụ kiện hoàn toàn bằng thép không gỉ.
Được thiết kế để bám dính ổn định và mất chân không tối thiểu.
Những vật liệu nào có sẵn?
Cao su và silicone chất lượng cao.
Các biến thể chống tĩnh điện cho thiết bị điện tử.
Phụ kiện bằng thép không gỉ cho ứng dụng pin lithium.
Tôi nên sử dụng hình dạng Pad nào?
Phẳng:Cho bề mặt nhẵn, đều.
Ống thổi hoặc sâu:Dành cho các thành phần không đồng đều, bị biến dạng nhẹ hoặc có kết cấu.
Hình dạng tùy chỉnh:Cốc hút chân không nhỏ gọn ZP3 có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của phôi và nhu cầu của hệ thống tích hợp tự động.

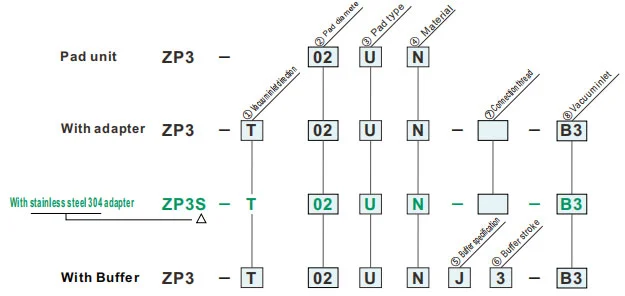

Cách đặt hàng
| ①Hướng hút chân không | ⑦Kết nối chủ đề | ⑧Đầu vào chân không | |||||
| T | Thẳng đứng |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | bên |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Đường kính đệm (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Loại đệm | |
| U | Phẳng |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑤Thông số bộ đệm | |
| J | Xoay |
| K | Không quay |
| ⑥Đột quỵ đệm | |
| 3 | 3 mm |
| 6 | 6mm |
| ⑦Kết nối chủ đề | |
| A6 | M6x0.75 (Chủ đề nam) |
| B3 | M3x0.5 (Sợi nữ) |
| ⑧Đầu vào chân không | |
| A3 | M3x0.5(Chủ đề nam) |
| A4 | M4x0.7(Chủ đề nam) |
| B3 | M3x0.5(Sợi nữ) |
| 04 | ø4(Lắp một chạm) |
| U2 | ø2(Thân nối) |
| U4 | ø4(Ốp thanh) |
Phản lực mùa xuân
| Loại đệm | Thông số bộ đệm | Hành trình đệm (mm) | Chủ đề kết nối | Mô-men xoắn siết chặt ±5% [N·m] |
Lực phản kháng của lò xo [N] | |
| Ở 0 đột quỵ | Ở cú đánh hoàn toàn | |||||
| ø1,5 ~ ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2,0-2,5 | ||||
| Kích thước lắp bộ chuyển đổi |
|
Đường kính miếng đệm: ø4 ~ø8
|
|
Đường kính miếng đệm: ø10 ~ø16
|
| ①Hướng hút chân không | ⑦Kết nối chủ đề | ⑧Đầu vào chân không | ||
| T | Thẳng đứng |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | bên |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Đường kính đệm (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Loại đệm | |
| Ừm | phẳng có rãnh |
| B | Ống thổi |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
|
⑤Thông số bộ đệm
⑥ Hành trình đệm (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Xoay | ● | ● | ● | — | — |
| JB | Xoay (Có ống lót) | — | — | — | ● | ● |
| K | Không quay | ● | ● | ● | ● | ● |
| ⑦Kết nối chủ đề | |
| A10 | M10x1 (Chủ đề nam) |
| A12 | M12x1 (Chủ đề nam) |
| B5 | M5x0.8 (Sợi nữ) |
| ⑧Đầu vào chân không | |
| A4 | M4x0.7 (Chủ đề nam) |
| A5 | M5x0.8 (Chủ đề nam) |
| H5 | M5x0.8 (Chủ đề nam) |
| B4 | M4x0.7 (Sợi nữ) |
| B5 | M5x0.8 (Sợi nữ) |
| 04 | ø4 (Lắp một chạm) |
| 06 | ø6 (Lắp một chạm) |
| U2 | ø2 (Ống thép) |
| U4 | ø4 (Lắp thanh) |
| U6 | ø6 (Ống thép) |
Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
U
Phẳng
| Người mẫu | øA | øB | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Model tham khảo: ZP3-015UGN
Kích thước lắp bộ chuyển đổi
Ừm
phẳng có rãnh
| Người mẫu | øA | øB | øC | øD | E | Y | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
|||||||
| ZP3 | 04 | Ừm |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model tham khảo: ZP3-04UMGN
B
Ống thổi
| Người mẫu | øA | øB | øC | øD | E | F | Y | |||
|
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model tham khảo: ZP3-04UMGN
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
| Loại đệm | Đường kính đệm (mm) | Ứng dụng | Bề mặt và hình dạng phôi điển hình | |||||||
| Phẳng | vẫy tay | Xiên | Độ cao khác nhau | lồi | Dầu | |||||
|
|
|
|
|
|
|||||
| Quảng cáo P nhỏ gọn | phẳng (U) |
|
ø1,5 ~ ø3,5 | Để hấp phụ các chi tiết gia công có bề mặt phẳng và không bị biến dạng | ⚪ | X | X | X | X | X |
| Mặt phẳng có rãnh (UM) |
|
ø4~ø16 | Đối với phôi có khả năng bị biến dạng | ⚪ | X | X | X | X | △ | |
| Ống thổi(B) |
|
ø4~ø16 | Để hấp phụ các chi tiết gia công có bề mặt nghiêng | ⚪ | △ | ⚪ | X | △ | X | |
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
