Cốc hút chân không có độ cứng cao ZP3E
Cốc hút chân không có độ cứng cao ZP3E được thiết kế để xử lý tải nặng các phôi lớn hoặc xốp. Với bề mặt bịt kín có rãnh và cấu trúc đàn accordion, chúng đảm bảo độ bám dính chắc chắn trên các bề mặt không bằng phẳng. Lý tưởng cho thủy tinh, tấm kim loại và bao bì, chúng mang lại độ bám ổn định, xử lý không để lại vết và hiệu suất đáng tin cậy trong các hệ thống tự động hóa dòng chảy cao. Nó cũng được sử dụng rộng rãi trong các dây chuyền sản xuất ở nhiều ngành công nghiệp bao gồm sản xuất điện tử, lắp ráp ô tô và phân loại hậu cần.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm
Cốc hút chân không có độ cứng cao ZP3E
Bộ đệm chân không có độ cứng cao dòng ZP3E
Dòng ZP3E-T có bộ chuyển đổi Tấm chân không có độ cứng cao
Dòng ZP3E-T có đệm chân không có độ cứng cao
Dòng ZP3E-Y có bộ chuyển đổi Tấm chân không có độ cứng cao
Dòng ZP3E-Y có đệm chân không có độ cứng cao
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Cốc hút chân không có độ cứng cao ZP3E là cốc hút chân không cấp công nghiệp được thiết kế để xử lý phôi có tải trọng nặng, diện tích lớn. Chúng lý tưởng cho các ứng dụng yêu cầu độ bám dính cao, độ kín khí cao và độ bám ổn định, ngay cả trên các bề mặt không bằng phẳng hoặc hơi thấm.
Các tính năng chính
Khả năng xử lý hạng nặng
Cốc hút chân không có độ cứng cao ZP3E được thiết kế dành riêng cho các phôi lớn và nặng, chẳng hạn như bìa cứng, tấm kính và tấm kim loại
Phạm vi đường kính:32mm đến 125mm
Có sẵn trong cấu hình một lớp và hai lớp
Hiệu suất niêm phong nâng cao
Bề mặt hút có rãnh cải thiện độ bám ổn định và duy trì chân không
Cấu trúc bịt kín hình đàn accordion thích ứng với các bề mặt nghiêng hoặc không bằng phẳng
Đảm bảo độ bám dính đáng tin cậy ngay cả đối với phôi gia công cong hoặc không đều
Tối ưu hóa cho vật liệu xốp
Thích hợp cho bìa cứng, bìa giấy và các vật liệu thấm khác
Hoạt động hiệu quả với hệ thống chân không dòng chảy cao
Duy trì lực hút ổn định mặc dù có rò rỉ không khí nhẹ
Cài đặt linh hoạt
Nhiều tùy chọn lắp đặt cho các thiết lập tự động hóa khác nhau
Tương thích với cánh tay robot và dây chuyền sản xuất tự động
Ứng dụng
Thiết bị tự động hóa công nghiệp
Máy tạo hình hộp giấy:Vận chuyển và định vị các tấm bìa cứng
Hệ thống đóng gói:Xếp và di chuyển các thùng carton và vật liệu nặng
Tự động hóa robot:Kẹp ổn định và tháo nhanh trong dây chuyền lắp ráp
Xử lý phôi
Gia công kính:Xử lý không để lại dấu vết trên các tấm kính nhẵn, nặng
Tấm kim loại & nhựa:Tấm thép, tấm nhôm, tấm nhựa dày
Hậu cần & kho bãi:Tự động xếp chồng các sản phẩm nặng
Ưu điểm về hiệu suất
Cấu trúc có độ cứng cao đảm bảo sự ổn định trong quá trình xử lý tải nặng.
Thiết kế không để lại dấu vết bảo vệ các bề mặt nhạy cảm—chẳng hạn như kính—không bị hư hại.
Khả năng duy trì chân không mạnh mẽ đảm bảo hoạt động đáng tin cậy trong môi trường đòi hỏi khắt khe.
Cốc hút chân không có độ cứng cao ZP3E phù hợp để sử dụng trong các ngành công nghiệp điện tử, ô tô, hậu cần và sản xuất.
Tại sao nên chọn cốc hút chân không ZP3E do Trung Quốc sản xuất
Sản xuất tiết kiệm chi phí với hiệu suất đáng tin cậy
Công nghệ trưởng thành sử dụng silicone chất lượng cao và niêm phong chân không tiên tiến
Phạm vi sản phẩm rộng để đáp ứng các nhu cầu công nghiệp khác nhau
Chuỗi cung ứng ổn định đảm bảo giao hàng nhanh chóng và nhất quán

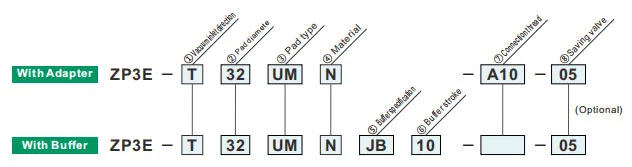

Cách đặt hàng
| ②Đường kính đệm (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Loại đệm | |
| Ừm | Loại phẳng có rãnh |
| BM | Loại ống thổi có gân và rãnh |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑧Tấm | |
| Không | Không có tấm |
| P | Với tấm |
|
Người mẫu
②Đường kính đệm (mm)
|
Loại phẳng có rãnh (UM) | Loại ống thổi có gân và rãnh (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| Y | bên |
| ②Đường kính đệm (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Loại đệm | |
| Ừm | Loại phẳng có rãnh |
| BM | Loại ống thổi có gân và rãnh |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑦Đầu vào chân không | ZP3E-T /Dọc | ZP3E-Y /Bên | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Chủ đề nam | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Chủ đề nữ | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤Thông số bộ đệm | |
| JB | Xoay (Đồng thau, có ống lót) |
| JF | Xoay (Thép, có ống lót) |
| KB | Không quay (Đồng thau, có ống lót) |
| ⑦Đầu vào chân không | A14 | Không | A18 | Không | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Đột quỵ đệm | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Lỗ cố định van tiết kiệm | |||
| kích cỡ (mm) |
Đường kính đệm | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Thẩm quyền giải quyết SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Phản lực mùa xuân
| Chủ đề kết nối | Mô-men xoắn siết chặt±5% [N·m] | Hành trình đệm (mm) | Lực phản kháng của lò xo [N] | ||
| Đồng thau, có ống lót (JB/KB) | Thép, có ống lót (JF) | Ở 0 đột quỵ | Ở cú đánh hoàn toàn | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
Tải xuống bản PDF
Cảnh báo + Thận trọng (Đọc trước khi sử dụng)
Tải xuống bản PDF
Thẻ nóng: Cốc hút chân không có độ cứng cao ZP3E, Trung Quốc, Nhà sản xuất, Nhà cung cấp, Nhà máy
