Cốc hút chân không gắn trực tiếp có độ ma sát thấp ZP3
Commaelec là nhà sản xuất và cung cấp chuyên nghiệp chuyên về Cốc hút chân không gắn trực tiếp có độ ma sát thấp ZP3 của các cốc hút chân không gắn trực tiếp, có độ ma sát thấp. Có đường kính từ 4 mm đến 16 mm, các thiết bị nhỏ gọn này được thiết kế đặc biệt cho ngành công nghiệp điện tử. Với thanh đệm dạng ống lồng tích hợp giúp tạo ra ít bụi nhất, chúng đặc biệt phù hợp để sử dụng trong các ứng dụng điện tử, y tế và dược phẩm chính xác.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm

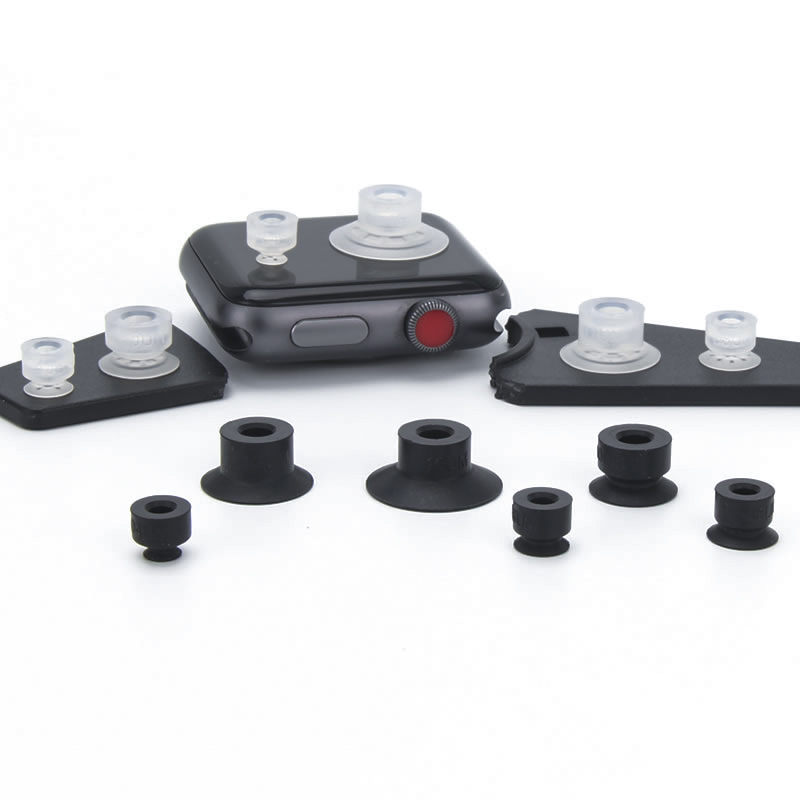

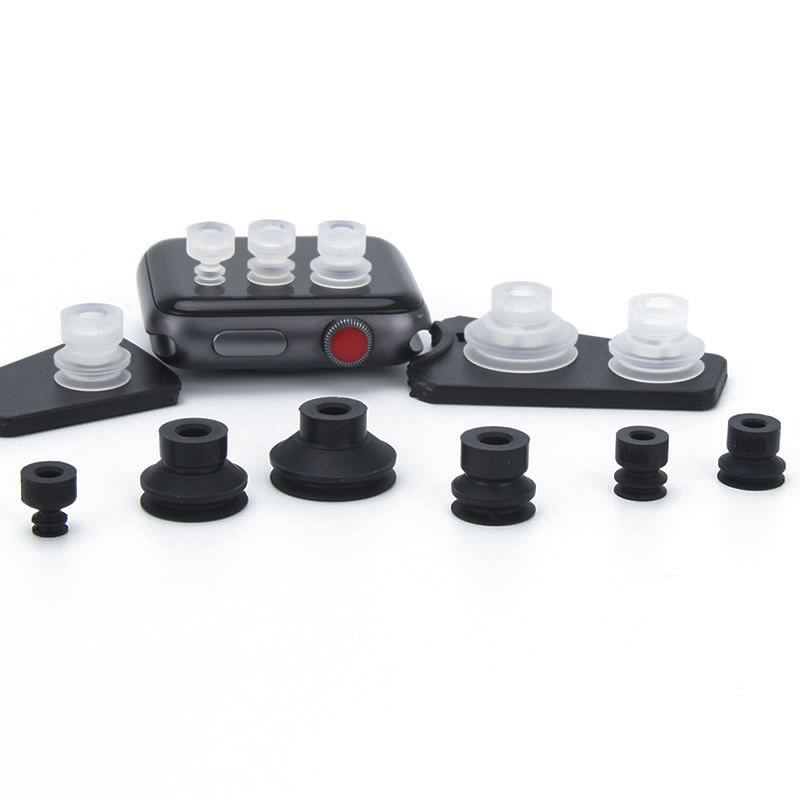

Cốc hút chân không gắn trực tiếp có độ ma sát thấp ZP3
Dòng ZP3-T có đệm chân không nhỏ gọn có đệm ma sát thấp
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Cốc hút chân không gắn trực tiếp có độ ma sát thấp ZP3 là những cốc hút nhỏ gọn, được chế tạo chính xác được thiết kế cho các ngành công nghiệp điện tử, y tế và dược phẩm. Với đường kính từ 4mm đến 16mm, những cốc chân không này có thanh đệm dạng ống lồng tích hợp giúp giảm thiểu việc tạo ra bụi, đảm bảo xử lý an toàn và sạch sẽ các bộ phận mỏng manh.
Cốc hút chân không gắn trực tiếp có độ ma sát thấp ZP3 là gì?

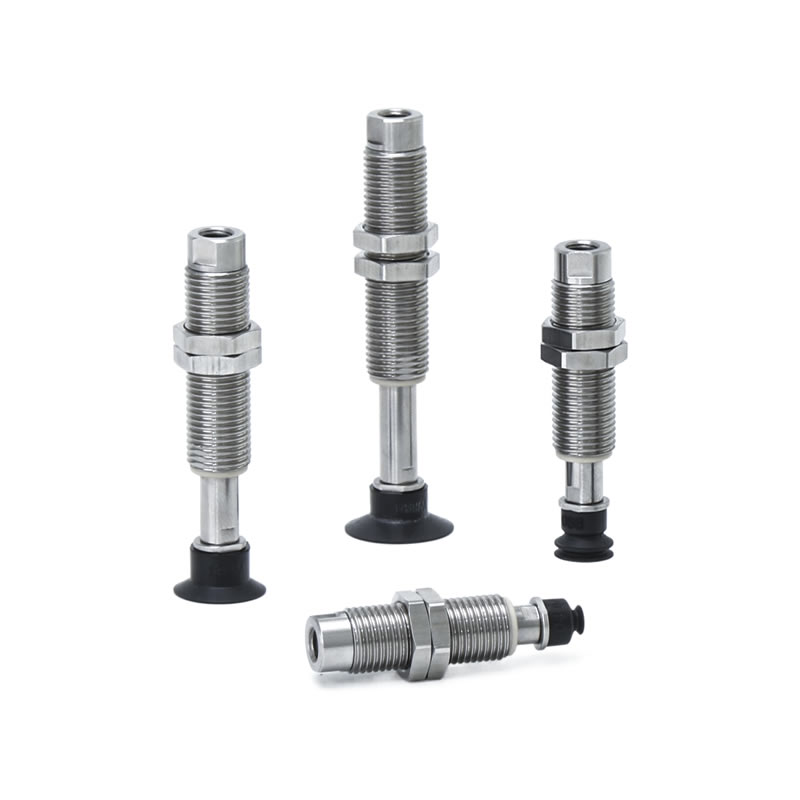

Tấm chân không chuyên dụng có khả năng lắp trực tiếp cho các hệ thống tự động.
Kết hợp bộ đệm kính thiên văn có độ ma sát thấp, giảm hao mòn và nhiễm bẩn trong các chu kỳ lặp đi lặp lại.
Tương thích với hướng đầu vào chân không theo chiều dọc và chiều ngang, cho phép lắp đặt linh hoạt trong các dây chuyền sản xuất chật hẹp.
Có sẵn bằng cao su, silicone và vật liệu chống tĩnh điện chất lượng cao, với các bộ chuyển đổi tùy chọn và các phụ kiện hoàn toàn bằng thép không gỉ dành cho các ứng dụng pin lithium.
Ứng dụng
Xử lý thiết bị điện tử chính xác, chẳng hạn như bảng mạch và vi mạch.
Lắp ráp y tế và dược phẩm, nơi mà độ sạch và mức độ ô nhiễm thấp là rất quan trọng.
Tích hợp vào hệ thống gắp và đặt robot và dây chuyền lắp ráp tự động.
Xử lý các bộ phận phần cứng nhỏ và pin lithium yêu cầu tạo ra bụi ở mức tối thiểu.
Thuận lợi
Thiết kế nhỏ gọn và ma sát thấp giúp giảm thiểu hao mòn, bụi và bảo trì.
Khả năng thích ứng cao, hỗ trợ nhiều hướng đầu vào chân không và cấu hình bộ đệm.
Cốc hút chân không gắn trực tiếp có độ ma sát thấp ZP3 được chế tạo từ các vật liệu bền — chẳng hạn như silicone và cao su — để đảm bảo lực hút ổn định và lâu dài, từ đó mang lại tuổi thọ kéo dài.
Các tùy chọn linh hoạt với bộ điều hợp, khung đệm và phụ kiện bằng thép không gỉ dành cho các nhu cầu công nghiệp chuyên dụng.
Sản xuất tiết kiệm chi phí do Trung Quốc sản xuất với công nghệ hoàn thiện và chuỗi cung ứng ổn định đảm bảo giao hàng kịp thời và hiệu suất chất lượng cao.
Tại sao chọn Commaelec?
Nhà sản xuất và nhà cung cấp đáng tin cậy với cơ chế sản xuất nội bộ và lượng hàng tồn kho dồi dào.
Danh mục sản phẩm đa dạng bao gồm nhiều thông số kỹ thuật, hình dạng và tùy chọn vật liệu.
Công nghệ hoàn thiện đảm bảo độ bám dính cao, ổn định và xử lý vật liệu an toàn.
Dịch vụ hướng đến khách hàng với khả năng phản hồi nhanh, tùy chỉnh và hỗ trợ kỹ thuật để tích hợp liền mạch.
Cách đặt hàng
- Giảm hạt dưới 1/10 (So với các sản phẩm trước đó).
- Hợp kim đồng chưa sử dụng.
- Với ma sát thấp, tiếng ồn thấp! Độ ồn 45dB.
- Di chuyển lên xuống mượt mà theo cấu trúc ro chống lệch tâm.
- Vấn đề kẹt trục do lực căng ống đã được giải quyết!
| ①Hướng hút chân không | |
| T | Thẳng đứng |
| ②Đường kính đệm (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Loại đệm | |
| Ừm | phẳng có rãnh |
| B | Ống thổi |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
| GN | NBR dẫn điện |
| GS | Cao su silicone dẫn điện |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
| ⑤Thông số bộ đệm | |
| D | Xoay (Ma sát thấp) |
| ⑥ Hành trình đệm (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Đầu vào chân không | |
| B5 | M5 x 0,8 |
Kích thước (mm)
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh.
Ừm
phẳng có rãnh
| Người mẫu | A | B | C | D | Bộ đệm | |||||||
|
① chân không cửa vào phương hướng |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ Bộ đệm thông số kỹ thuật. |
⑥ Bộ đệm đột quỵ |
⑧ chân không cửa vào |
||||||
| ZP3 | T |
4 6 8 |
Ừm |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model tham khảo: ZP3-T16UMND15-B5
B
Ống thổi
| Người mẫu | A | B | C | D | Bộ đệm | |||||||
|
① chân không cửa vào phương hướng |
② đệm ngày. |
③ đệm kiểu |
④ đệm Vật liệu |
⑤ Bộ đệm thông số kỹ thuật. |
⑥ Bộ đệm đột quỵ |
⑧ chân không cửa vào |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model tham khảo: ZP3-T08BND6-B5
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
| Loại đệm | Đường kính đệm (mm) | Ứng dụng | Bề mặt và hình dạng phôi điển hình | |||||||
| Phẳng | vẫy tay | Xiên | Độ cao khác nhau | lồi | Dầu | |||||
|
|
|
|
|
|
|||||
| Quảng cáo P nhỏ gọn | phẳng (U) |
|
ø1,5 ~ ø3,5 | Để hấp phụ các chi tiết gia công có bề mặt phẳng và không bị biến dạng | ⚪ | X | X | X | X | X |

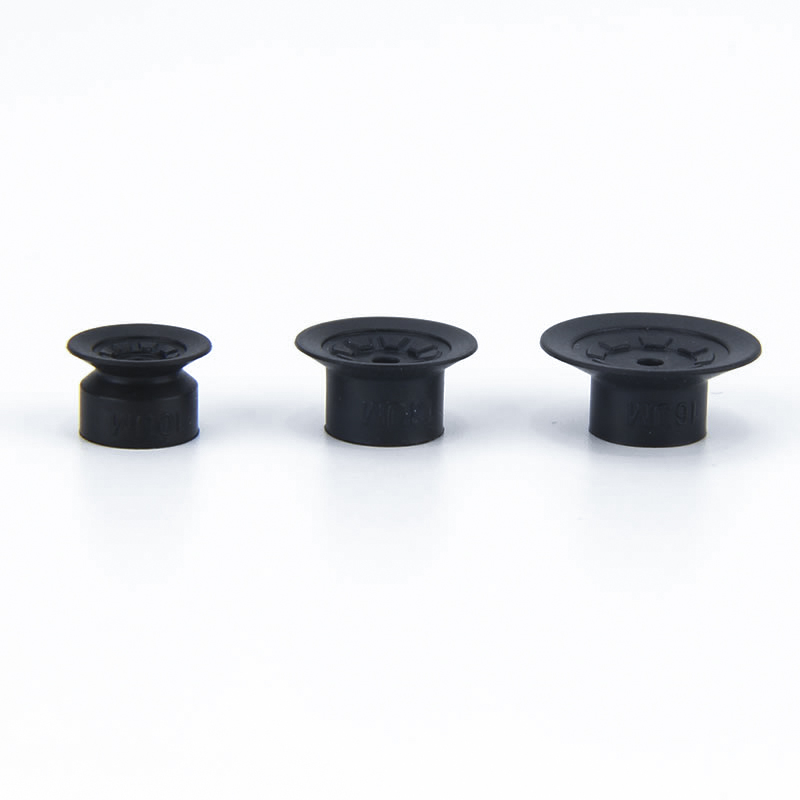

| Mặt phẳng có rãnh (UM) |
|
ø4~ø16 | Đối với phôi có khả năng bị biến dạng | ⚪ | X | X | X | X | △ | |
| Ống thổi(B) |
|
ø4~ø16 | Để hấp phụ các chi tiết gia công có bề mặt nghiêng | ⚪ | △ | ⚪ | X | △ | X | |
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
Hướng dẫn cài đặt
