How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Cốc hút chân không có độ cứng cao của Trung Quốc Nhà sản xuất ZP3E

Cốc hút chân không khớp có độ cứng cao ZP3E

Cốc hút chân không khớp bi có độ cứng cao ZP3E từ Trung Quốc Commaelec cung cấp các giải pháp Tùy chỉnh để xử lý tải nặng, diện tích lớn. Với bề mặt bịt kín có rãnh và thiết kế khớp bi, chúng đảm bảo độ bám dính ổn định trên các vật liệu không bằng phẳng hoặc xốp. Lý tưởng cho thủy tinh, tấm kim loại và bao bì, chúng mang lại hiệu suất đáng tin cậy, không để lại dấu vết trong các hệ thống tự động.

Các tính năng chính

**Độ cứng và độ ổn định cao**

Được thiết kế đặc biệt cho các vật liệu có bề mặt lớn và tải nặng—chẳng hạn như kính, tấm kim loại và bìa cứng—loạt sản phẩm này cung cấp phạm vi đường kính từ 32mm đến 125mm, với các tùy chọn cho cả cấu trúc một lớp và hai lớp. Bề mặt có kết cấu có rãnh giúp tăng cường khả năng giữ chân không một cách hiệu quả và đảm bảo độ ổn định khi cầm, ngay cả khi xử lý các vật liệu xốp.

**Chức năng khớp bi**

Kết hợp cấu trúc khớp bi tích hợp, thiết bị cho phép điều chỉnh linh hoạt, đa góc. Nó tự động bù đắp cho các bề mặt phôi nghiêng hoặc không bằng phẳng, đảm bảo hiệu suất bịt kín ổn định và lực hút đáng tin cậy trong suốt các hoạt động xử lý động.

**Cơ chế đệm tùy chọn**

Một cơ chế đệm tùy chọn có thể được thêm vào để hấp thụ lực tác động được tạo ra khi cốc hút tiếp xúc với phôi. Điều này bảo vệ hiệu quả cả thân cốc hút và bề mặt của các phôi gia công chính xác khỏi bị hư hại. Trong môi trường đạp xe tần số cao, tính năng này giúp kéo dài tuổi thọ của thiết bị và nâng cao độ bền tổng thể.

**Tùy chọn vật liệu**

Cốc hút chân không khớp bi có độ cứng cao ZP3E được sản xuất bằng vật liệu cao su và silicone chất lượng cao, mang lại khả năng bịt kín và chống mài mòn tuyệt vời. Vật liệu chống tĩnh điện có sẵn dưới dạng tùy chọn, giúp thiết bị phù hợp để sử dụng trong môi trường sản xuất điện tử và phòng sạch. Ngoài ra, nó có thể được ghép nối với các phụ kiện bằng thép không gỉ để đáp ứng các yêu cầu ứng dụng cụ thể của sản xuất pin lithium-ion và môi trường công nghiệp khắc nghiệt.

**Thiết kế có thể tháo rời**

Với cấu trúc mô-đun, Cốc hút chân không có khớp nối bi có độ cứng cao ZP3E tạo điều kiện dễ dàng bảo trì định kỳ và thay thế linh kiện. Điều này giúp giảm thiểu thời gian ngừng hoạt động một cách hiệu quả và giảm chi phí vận hành lâu dài. Hơn nữa, các tùy chọn cấu hình linh hoạt của nó cho phép nó được tích hợp liền mạch vào nhiều hệ thống tự động khác nhau.

I. Thế mạnh cốt lõi

Hút chân không là giải pháp cốt lõi để "gắp linh hoạt" trong tự động hóa công nghiệp với bốn ưu điểm cốt lõi: khả năng kẹp không gây hư hại, khả năng thích ứng với các phôi gia công đa vật liệu/không đều, sạch sẽ và bảo vệ môi trường cũng như vận hành linh hoạt. Nó có thể được điều chỉnh để phù hợp với các đặc tính công nghiệp khác nhau của phôi (mỏng/dày, chính xác/thô, vệ sinh/tiêu chuẩn).

II. Khai thác ứng dụng theo ngành

A. Y học và ngành y tế

A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo

A.2 Các kịch bản chính:

1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)

2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)

3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)

B. Công nghiệp điện tử và bán dẫn

B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước

B.2 Các kịch bản chính:

1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)

2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)

3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)

C. Công nghiệp ô tô và phụ tùng ô tô

C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt

C.2 Các tình huống chính:

4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)

5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)

6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)

D. Công nghiệp thực phẩm và bao bì

D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập

D.2 Các kịch bản chính:

1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)

2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)

E. Ngành hậu cần và kho bãi

E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi

E.2 Các kịch bản chính:

1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)

2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)

F. Năng lượng mới và các ngành công nghiệp đặc biệt

F.1 Năng lượng mới (pin lithium/pv):

1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)

F.2 In ấn và giấy

1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)

III. Tóm tắt logic thích ứng cốt lõi

Đặc điểm phôi	Chương trình thích ứng pipet	Kịch bản ngành tương ứng
Mỏng / Dễ vỡ / Chính xác	Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô	Chất bán dẫn điện tử, dược phẩm
Hàng nặng/Kích thước lớn	Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng	Ô tô, tấm hậu cần
Sức khỏe/Phòng ngừa ô nhiễm	Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi	Thuốc, thực phẩm
Bề mặt mềm/không đều	Chất liệu xốp, cốc hút biến dạng	Nội thất ô tô, đồ ăn
Yêu cầu chống tĩnh điện	Silicon chống tĩnh điện, hỗ trợ gió ion	bán dẫn điện tử

①Hướng hút chân không
TF	Thẳng đứng
YF	bên

②Đường kính đệm (mm)
32	ø32
40	ø40
50	ø50
63	ø63
80	ø80
100	ø100
125	ø125

⑤Thông số bộ đệm
JB	Xoay (Đồng thau, có ống lót)
JF	Xoay (Thép, có ống lót)

③Loại đệm
Ừm	Loại phẳng có rãnh
BM	Loại ống thổi có gân và rãnh

④Chất liệu
N	NBR
S	Cao su silicon
U	Cao su Urethane
F	FKM
GN	NBR dẫn điện
GS	Cao su silicone dẫn điện

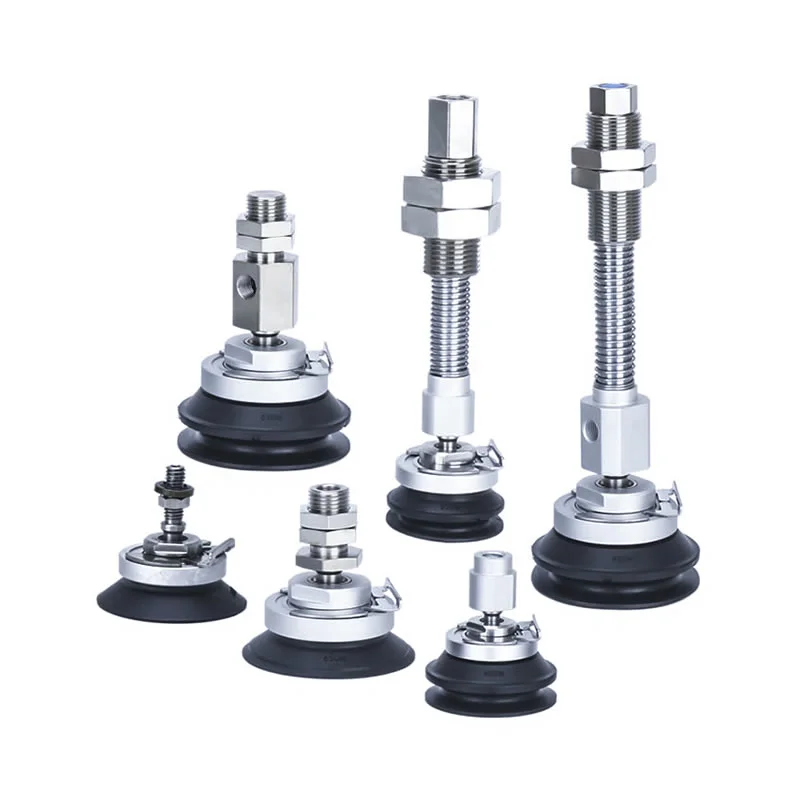

Cốc hút chân không khớp có độ cứng cao ZP3E

Cốc hút chân không khớp có độ cứng cao ZP3E

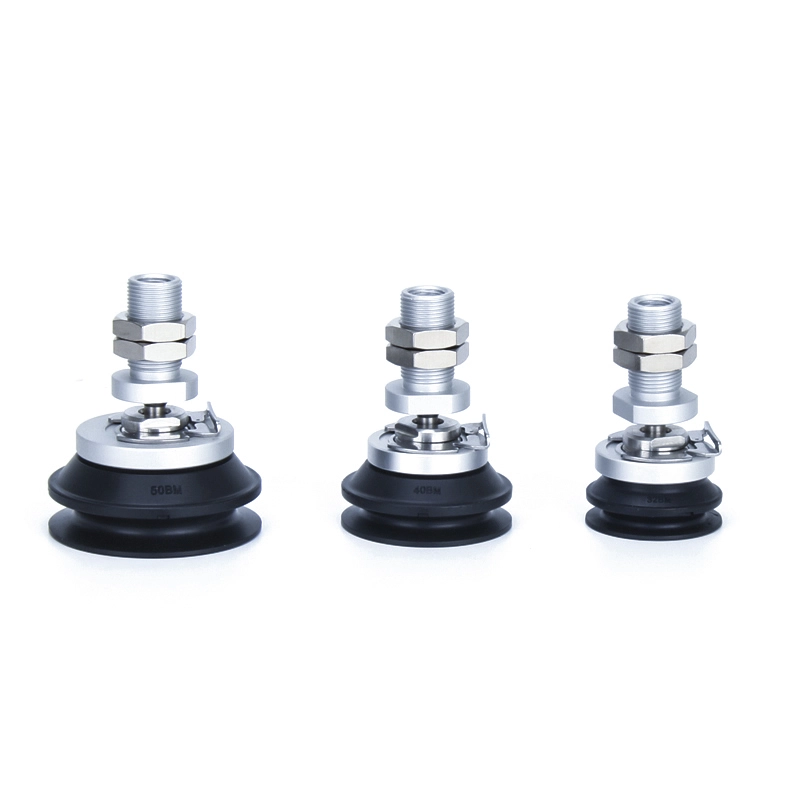

Dòng ZP3E-TF có bộ chuyển đổi Miếng đệm chân không loại khớp nối có độ cứng cao

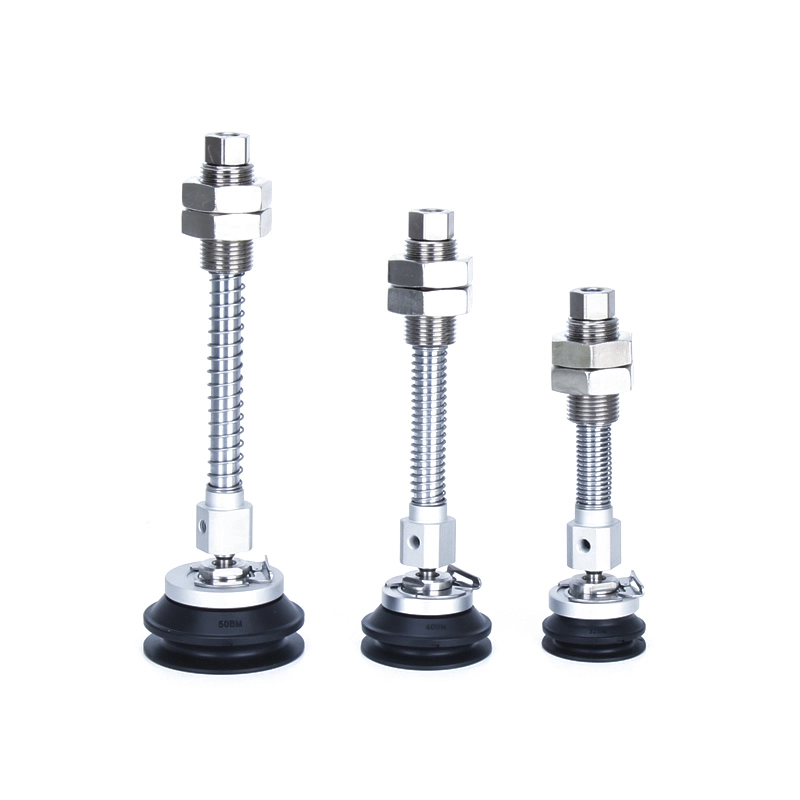

Dòng ZP3E-TF có đệm chân không loại khớp nối bóng có độ cứng cao

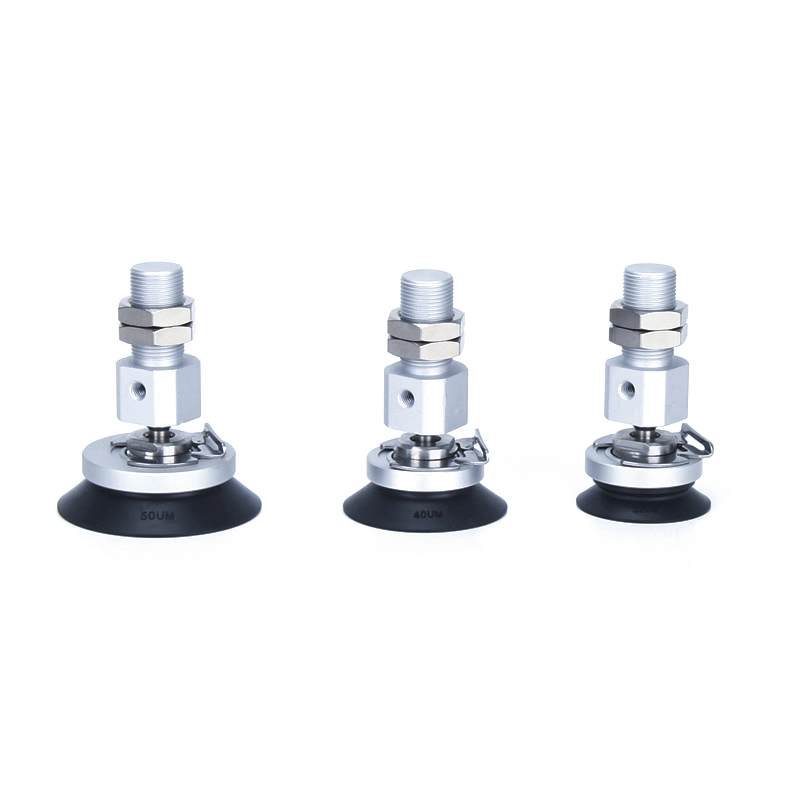

Dòng ZP3E-YF có bộ chuyển đổi Miếng đệm chân không loại khớp nối có độ cứng cao

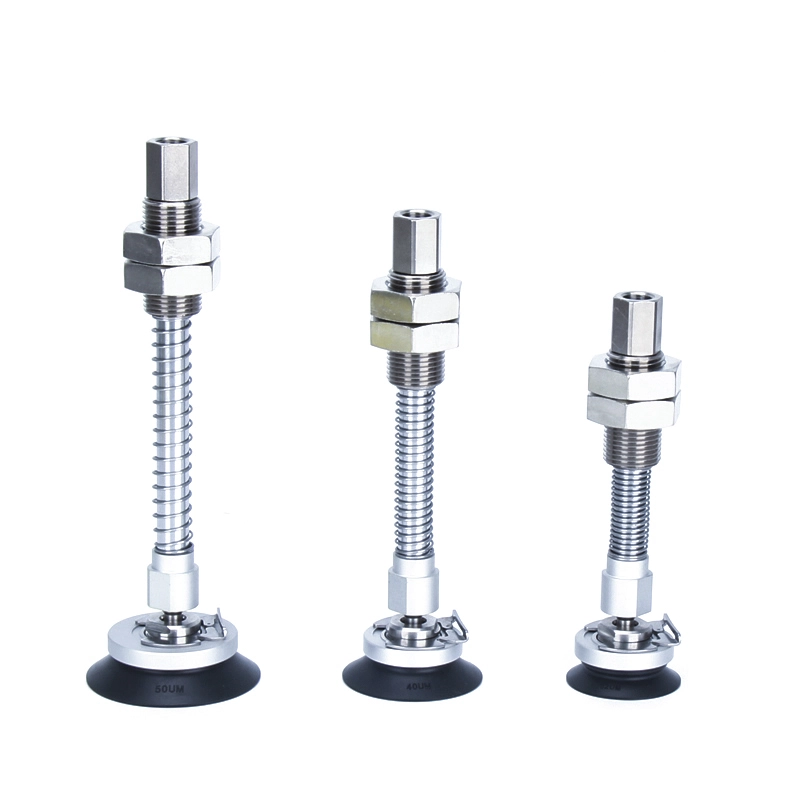

Dòng ZP3E-YF có đệm chân không loại khớp nối bi có độ cứng cao

Các tính năng chính

Độ cứng và độ ổn định cao

Chức năng khớp bi

Cơ chế đệm tùy chọn

Tùy chọn vật liệu

Thiết kế có thể tháo rời

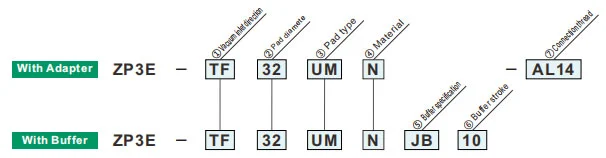

Cách đặt hàng

Chất liệu và đặc điểm của miếng đệm

Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau

⑥Đột quỵ đệm
10	10mm
25	25mm
30	30mm
50	50mm
75	75mm
100	100mm

⑦Đầu vào chân không			ZP3E-T /Dọc		ZP3E-Y /Bên
⑦Đầu vào chân không			ø32~ø50	ø63~ø125	ø32~ø50	ø63~ø125
Chủ đề nam	AL6	M6 x1	●	—	—	—
	AL12	M12 x1,25	—	●	—	—
	AL14	M14 x1	●	—	●	—
	AL16	M16 x1.5	—	●	—	●
Nữ giới	B8	M8 x1,25	●	—	●	—
Nữ giới	B12	M12 x1,75	—	●	—	●

Đường kính đệm (mm)	Mô-men xoắn siết chặt ±5% [N·m]		Hành trình đệm (mm)	Lực phản kháng của lò xo [N]
	Đồng thau, có ống lót (JB)	Thép, có ống lót (JF)		Ở 0 đột quỵ	Ở cú đánh hoàn toàn
ø32~ø50	30	50	10	5	6.5
			25	6.9	11.8
			30	5	8.5
			50,75	6.9	11.8
ø63~ø125	45	75	10	10	11.5
			25		15
			30		13.5
			50,75,100		15
