Hút chân không là giải pháp cốt lõi để "gắp linh hoạt" trong tự động hóa công nghiệp với bốn ưu điểm cốt lõi: khả năng kẹp không gây hư hại, khả năng thích ứng với các phôi gia công đa vật liệu/không đều, sạch sẽ và bảo vệ môi trường cũng như vận hành linh hoạt. Nó có thể được điều chỉnh để phù hợp với các đặc tính công nghiệp khác nhau của phôi (mỏng/dày, chính xác/thô, vệ sinh/tiêu chuẩn).

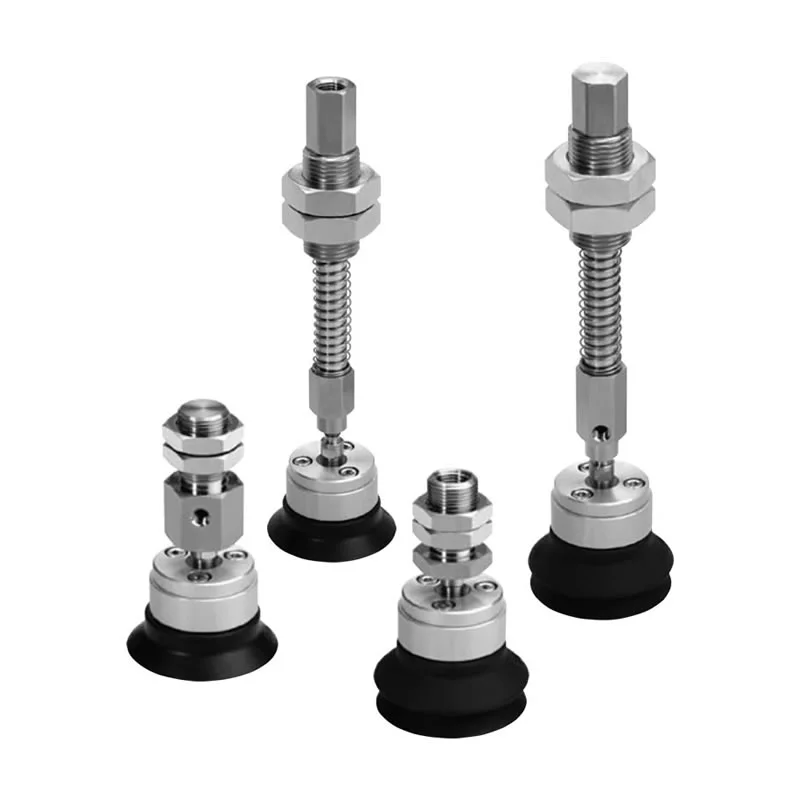

Cốc hút chân không khớp có độ cứng cao ZP2
Là một nhà sản xuất chuyên nghiệp, chúng tôi tận tâm cung cấp cho bạn Cốc hút chân không khớp bi có độ cứng cao, chất lượng cao ZP2. Sản phẩm của chúng tôi có độ ổn định đặc biệt, khiến chúng đặc biệt phù hợp để xử lý các phôi nặng và những phôi có bề mặt không bằng phẳng. Thiết kế khớp cầu độc đáo tự động thích ứng với các bề mặt nghiêng, nhờ đó nâng cao đáng kể độ tin cậy của lực hút. Dòng sản phẩm này có sẵn với nhiều kích cỡ và vật liệu khác nhau—bao gồm NBR, silicone, PU, FKM và EPR—và có thể được tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể của bạn. Hơn nữa, có sẵn thiết kế đệm tùy chọn để bảo vệ bề mặt toàn diện cho các phôi dễ vỡ.
Nhấp và bắt đầu lựa chọn
》Quay lại thông tin sản phẩm

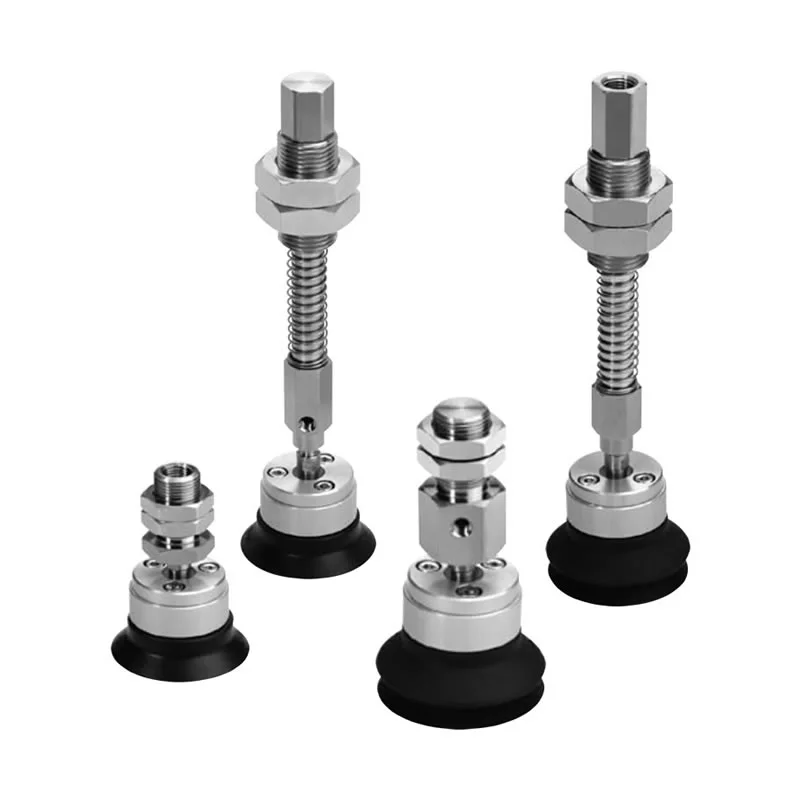

Cốc hút chân không khớp có độ cứng cao ZP2
Loại khớp bi hạng nặng dòng ZP2-TF có miếng đệm chân không chuyển đổi
Loại khớp bi hạng nặng dòng ZP2-TF có đệm chân không
Loại khớp bi hạng nặng dòng ZP2-XF có miếng đệm chân không chuyển đổi
Loại khớp bi hạng nặng dòng ZP2-XF có đệm chân không
Sự miêu tả
Cách đặt hàng
Thông số kỹ thuật / Chất liệu
Ứng dụng
Tài nguyên
Là nhà sản xuất cốc hút chân không khớp bi ZP2 có độ cứng cao, tiết kiệm chi phí, Commaelec sử dụng công nghệ giữ áp suất và niêm phong chân không tiên tiến. Cốc hút chân không khớp bi có độ cứng cao ZP2 là một dụng cụ kẹp chân không hạng nặng được thiết kế cho các ứng dụng xử lý tự động hóa công nghiệp. Nó được thiết kế đặc biệt để kẹp các phôi nặng, có bề mặt không bằng phẳng hoặc được đặt ở vị trí nghiêng. Bằng cách kết hợp khung cấu trúc có độ cứng cao với cơ cấu khớp bi, cốc hút này đảm bảo lực kẹp mạnh mẽ đồng thời tự động điều chỉnh góc của nó để phù hợp tối ưu với bề mặt phôi, từ đó tăng cường cả độ ổn định hút và an toàn vận hành.
Các tính năng chính
Cấu trúc có độ cứng cao:Cốc hút chân không khớp bi có độ cứng cao ZP2 lý tưởng cho việc xử lý phôi nặng và có khả năng chống biến dạng cao
Thiết kế xoay khớp bi:Thích ứng với các bề mặt không bằng phẳng hoặc nghiêng.
Lực hút mạnh mẽ:Đảm bảo hoạt động xử lý ổn định và đáng tin cậy.
Nhiều kích cỡ và vật liệu:Chứa các điều kiện hoạt động đa dạng.
Cơ chế đệm tùy chọn:Giảm thiểu tác động tiếp xúc và bảo vệ phôi.
Thuận lợi
Độ cứng cao và nhiệm vụ nặng nề
Cấu trúc gia cố được thiết kế để xử lý các phôi nặng mà không bị biến dạng
Duy trì lực hút ổn định trong quá trình hoạt động công nghiệp liên tục
Được sản xuất bởi Commaelec với sự kiểm soát chất lượng nghiêm ngặt để có tuổi thọ lâu dài
Thiết kế khớp bi / xoay
Cho phép điều chỉnh góc để phù hợp với các bề mặt không bằng phẳng hoặc nghiêng
Cải thiện hiệu suất bịt kín và giảm rò rỉ không khí
Tăng cường độ ổn định khi cầm nắm trong môi trường sản xuất thực tế
Các loại Pad đa dạng
Nhiều cấu trúc đệm có sẵn để phù hợp với các điều kiện phôi khác nhau
Hỗ trợ cả bề mặt mịn và có kết cấu nhẹ
Lựa chọn linh hoạt dựa trên nhu cầu ứng dụng
Căn hộ có sườn
Cốc hút chân không khớp bi có độ cứng cao ZP2 thích hợp cho các bề mặt phẳng và nhẵn, chẳng hạn như tấm kim loại và kính
Thiết kế có gân cải thiện khả năng bịt kín và chống trượt
Cung cấp lực hút ổn định trong tự động hóa tốc độ cao
Ống thổi
Thích hợp cho các bề mặt cong hoặc không bằng phẳng
Cung cấp hiệu ứng đệm và bù chiều cao
Giảm lỗi định vị trong các nhiệm vụ chọn và đặt
Nhiều loại vật liệu
NBR:Tiết kiệm chi phí và chống mài mòn cho mục đích sử dụng thông thường
Silicon:Thích hợp cho môi trường nhiệt độ cao
PU:Độ bền cao cho hoạt động thường xuyên
FKM:Kháng hóa chất tuyệt vời
Vật liệu tùy chỉnh (ví dụ: chống tĩnh điện) có sẵn từ Commaelec
Đường kính lớn
Cốc hút chân không khớp bi có độ cứng cao ZP2 có sẵn với nhiều loại đường kính—từ φ40 đến φ125—để đáp ứng các yêu cầu tải trọng đa dạng
Đường kính lớn hơn mang lại lực kẹp mạnh hơn cho các bộ phận nặng
Lựa chọn dễ dàng dựa trên trọng lượng và tình trạng bề mặt
Gắn linh hoạt
Hỗ trợ kết nối luồng bên trong và bên ngoài
Tương thích với bộ điều hợp và khung đệm
Tùy chọn đầu vào chân không dọc hoặc ngang cho các bố cục khác nhau
Tùy chọn đệm
Cấu trúc đệm tùy chọn giúp giảm tác động khi tiếp xúc
Bảo vệ các bề mặt dễ vỡ như kính hoặc vật liệu tráng
Cải thiện an toàn xử lý và chất lượng sản phẩm
Ứng dụng
Dây chuyền sản xuất tự động và cánh tay robot
Tấm kim loại, tấm kính và xử lý các bộ phận lớn
Ngành công nghiệp pin lithium và điện tử (có sẵn tùy chọn thép không gỉ)
Bất kỳ tình huống nào yêu cầu kẹp ổn định các phôi nặng hoặc không đồng đều

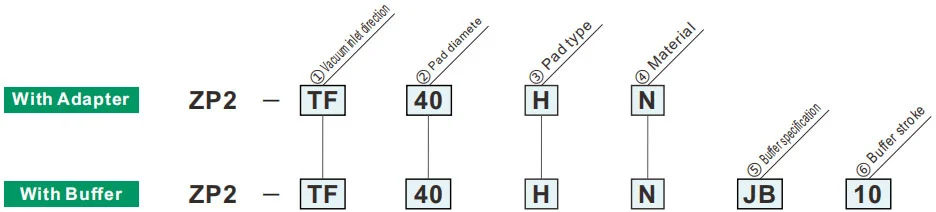

Cách đặt hàng
| ①Hướng hút chân không | |
| TF | Thẳng đứng |
| XF | bên |
| ②Đường kính đệm | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Chất liệu | |
| N | NBR |
| S | Cao su silicon |
| U | Cao su Urethane |
| F | FKM |
Biểu tượng màu xanh lá cây là mô hình tùy chỉnh
| ⑥Đột quỵ đệm | Đường kính đệm | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Loại đệm | |
| H | phẳng với xương sườn |
| HB | Loại ống thổi |
| ⑤ Thông số bộ đệm | |
| JB | Xoay (Đồng thau, có ống lót) |
| JF | Xoay (Thép, có ống lót) |
Lực phản kháng mùa xuân
| Chủ đề kết nối | Mô-men xoắn siết chặt ±5%[N·m] | Hành trình đệm (mm) | Lực phản kháng của lò xo [N] | ||
| Đồng thau, có ống lót (JB) | Thép, có ống lót (JF) | Ở 0 đột quỵ | Ở cú đánh hoàn toàn | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Chất liệu và đặc điểm của miếng đệm
⚪:Ít hoặc không ảnh hưởng △:Có thể sử dụng tùy theo điều kiện X:Không phù hợp
|
Vật liệu
Đặc trưng
|
Biểu tượng | Máy đo độ cứng HS (±5°) |
Màu sắc của cao su |
Vận hành nhiệt độ phạm vi (° C) |
Dầu sức chống cự xăng |
Dầu sức chống cự ben zol |
Căn cứ sức chống cự |
Axit sức chống cự |
Khả năng chịu thời tiết | ôzôn sức chống cự |
mài mòn sức chống cự |
không thấm nước | dung môi sức chống cự (Benzen, toluen) |
Ứng dụng |
| NBR | N | 50 | Đen | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Chuyển giao công việc tổng hợp, Tấm tôn, Tấm Veneer, Tấm sắt và các loại khác |
| Cao su silicon | S | 45 ~ 50 | Trắng | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn, Loại bỏ khỏi khuôn đúc, Gia công mỏng, Máy xử lý thực phẩm |
| Cao su Urethane | U | 50 ~ 60 | Màu nâu | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tấm tôn, tấm sắt, tấm Veneer |
| FKM | F | 60 | Đen | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Công việc hóa học |
| NBR dẫn điện | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Công việc chung của chất bán dẫn (Điện trở tĩnh điện) | |
| Cao su silicon dẫn điện | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Chất bán dẫn (Tĩnh điện) |
Bảng trên chỉ bao gồm các đặc tính chung của vật liệu cao su được đề cập. Biểu tượng màu xanh là mô hình tùy chỉnh.
Sơ lược ứng dụng linh kiện khí nén (cốc hút chân không) trong các lĩnh vực công nghiệp khác nhau
I. Thế mạnh cốt lõi
II. Khai thác ứng dụng theo ngành
A. Y học và ngành y tế
A.1：Yêu cầu cốt lõi:Sạch sẽ và không gây ô nhiễm (tuân thủ FDA/GMP), nhẹ nhàng và không gây hại, ngăn ngừa lây nhiễm chéo
A.2 Các kịch bản chính:
1. Bao bì dược phẩm: chai thuốc / đĩa dược phẩm / túi đựng dịch truyền (cốc hút silicon cấp thực phẩm, không đổ hạt)
2. Lắp ráp thiết bị y tế: dụng cụ phẫu thuật/ống thông y tế/bộ phận xử lý chân tay giả (có thể điều chỉnh áp suất âm, bảo vệ biến dạng)
3. Phòng thí nghiệm sinh học: đĩa petri/ống ly tâm/chuyển thẻ thuốc thử (kháng hóa chất, tương thích vô trùng)
B. Công nghiệp điện tử và bán dẫn
B.1 Yêu cầu cốt lõi:chống tĩnh điện (10⁶-10¹¹Ω), định vị chính xác (sai số .01mm), chống trầy xước
B.2 Các kịch bản chính:
1. Chip / Chất bán dẫn: xử lý wafer, đóng gói chip (cốc hút bằng gốm xốp / silicon chống tĩnh điện, áp suất âm đồng đều để tránh vỡ)
2. PCB/Linh kiện: PCB linh hoạt, linh kiện vi mô (điện trở 0402) gắn trên bề mặt (cốc hút silicone/gel/micro siêu mỏng để chống nhăn/rách)
3. Màn hình: LCD/OLED panel, mặt kính cảm ứng (chất liệu có độ trong suốt cao, không bám bẩn, trầy xước)
C. Công nghiệp ô tô và phụ tùng ô tô
C.1 Yêu cầu cốt lõi:lực hút lớn (đĩa hút đơn ≥500N), thích ứng đa thông số kỹ thuật (kim loại/nhựa/thủy tinh), chống trượt
C.2 Các tình huống chính:
4. Chế tạo thân xe: hàn thép tấm/khung cửa (cao su đường kính lớn/mảng cốc hút đa năng, kết cấu chống trơn trượt)
5. Kính / Nội thất: Lắp đặt kính chắn gió, chuyển bề mặt ghế da (cốc hút silicon / xốp chịu nhiệt, bảo vệ biến dạng)
6. Bộ phận: Thân xi lanh động cơ / Vỏ hộp số (chân không + khóa cơ, chống rơi)
D. Công nghiệp thực phẩm và bao bì
D.1 Yêu cầu cốt lõi:Chất liệu cấp thực phẩm (được FDA chứng nhận), dễ làm sạch, chống va đập
D.2 Các kịch bản chính:
1. Xử lý thực phẩm: đồ nướng / thịt tươi / phân loại trái cây (cốc hút xốp có lực hút thấp, không mùi và dễ rửa)
2. Tự động hóa bao bì: mở túi đóng gói, đúc thùng carton vô trùng (khử tĩnh điện/hút đa điểm, phù hợp với bao bì mỏng/cứng)
E. Ngành hậu cần và kho bãi
E.1 Yêu cầu cốt lõi:thích ứng hiệu quả (nhiều quy cách hàng hóa), áp suất ổn định, chống rơi
E.2 Các kịch bản chính:
1. Xử lý thùng carton: phân loại thùng carton thương mại điện tử (mảng hút có thể điều chỉnh, áp suất chân không)
2. Tấm / cuộn: Chuyển tấm gỗ / màng nhựa (dải dài / cốc hút hình khuyên, hấp phụ đồng đều để tránh bù đắp)
F. Năng lượng mới và các ngành công nghiệp đặc biệt
F.1 Năng lượng mới (pin lithium/pv):
1. Tấm pin lithium (cốc hút xốp chống tĩnh điện, chống bụi), kính quang điện (cốc hút silicon lớn, không trầy xước)
F.2 In ấn và giấy
1. Giữ giấy/vấn đề in (chất liệu giấy thấm, áp suất âm nhẹ để tránh rách và nhiễm mực)
III. Tóm tắt logic thích ứng cốt lõi
| Đặc điểm phôi | Chương trình thích ứng pipet | Kịch bản ngành tương ứng |
| Mỏng / Dễ vỡ / Chính xác | Chất liệu silicon/gốm, áp suất âm vi mô, vòi hút vi mô | Chất bán dẫn điện tử, dược phẩm |
| Hàng nặng/Kích thước lớn | Chất liệu cao su, cốc hút đường kính lớn, mảng cốc hút đa năng | Ô tô, tấm hậu cần |
| Sức khỏe/Phòng ngừa ô nhiễm | Silicon cấp thực phẩm/y tế, cấu trúc dễ lau chùi | Thuốc, thực phẩm |
| Bề mặt mềm/không đều | Chất liệu xốp, cốc hút biến dạng | Nội thất ô tô, đồ ăn |
| Yêu cầu chống tĩnh điện | Silicon chống tĩnh điện, hỗ trợ gió ion | bán dẫn điện tử |
